فلومتر/آنمومتر/ جریان باد سنج/ باد سنج/ دبی سنج چیست و کاربرد آن در کجاست و انواع آن به چند زیر بخش

فلومتر/آنمومتر/ جریان باد سنج/ باد سنج/ دبی سنج چیست و کاربرد آن در کجاست و انواع آن به چند زیر بخش تقسیم می شوند؟

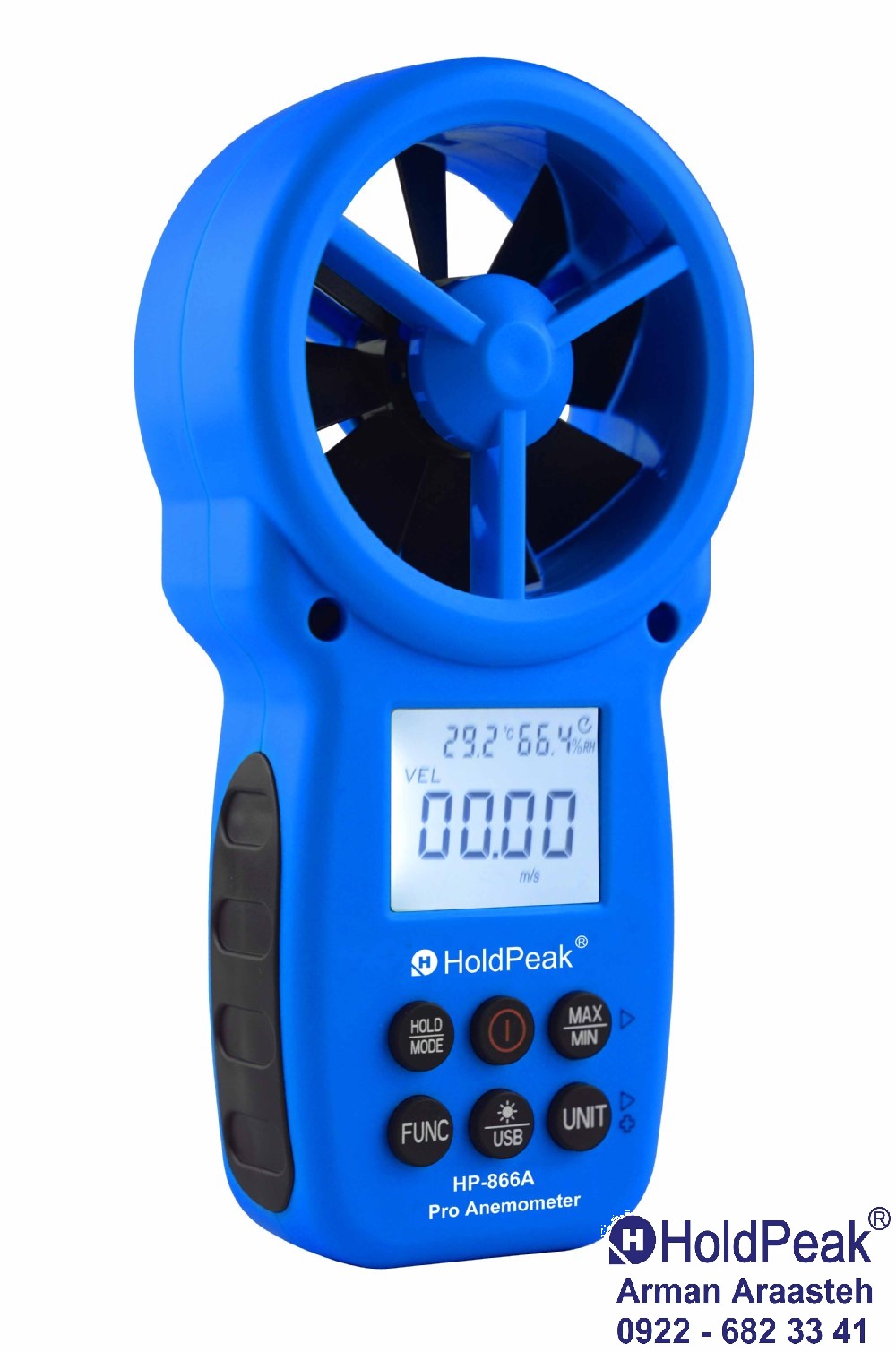

فلو متر یا دبی سنج یا آنمومتر یا همان سرعت سنج باد (flow meter or Anemometer)  وسیله ایست که حجم مواد عبوری را نسبت به زمان اندازه گیری می کند. در بیشتر صنایع از جمله صنایع نفت و پتروشیمی و... دانستن مقدار دقیق فلو یا جریان عبوری سیالی مانند گاز و یا نفت مهم می باشد. توجه به این نکته که میزان کل فلو که معرف جرم ماده مصرفی است در بسیاری موارد نظیر پروسه های صنعتی کاربرد دارد. حال می تواند این فلو یا شارشی که از آن تجهیز اندازه گیر عبور می کند باد یا هوا باشد که در ادامه به توضیح مفصل آن می پردازیم.

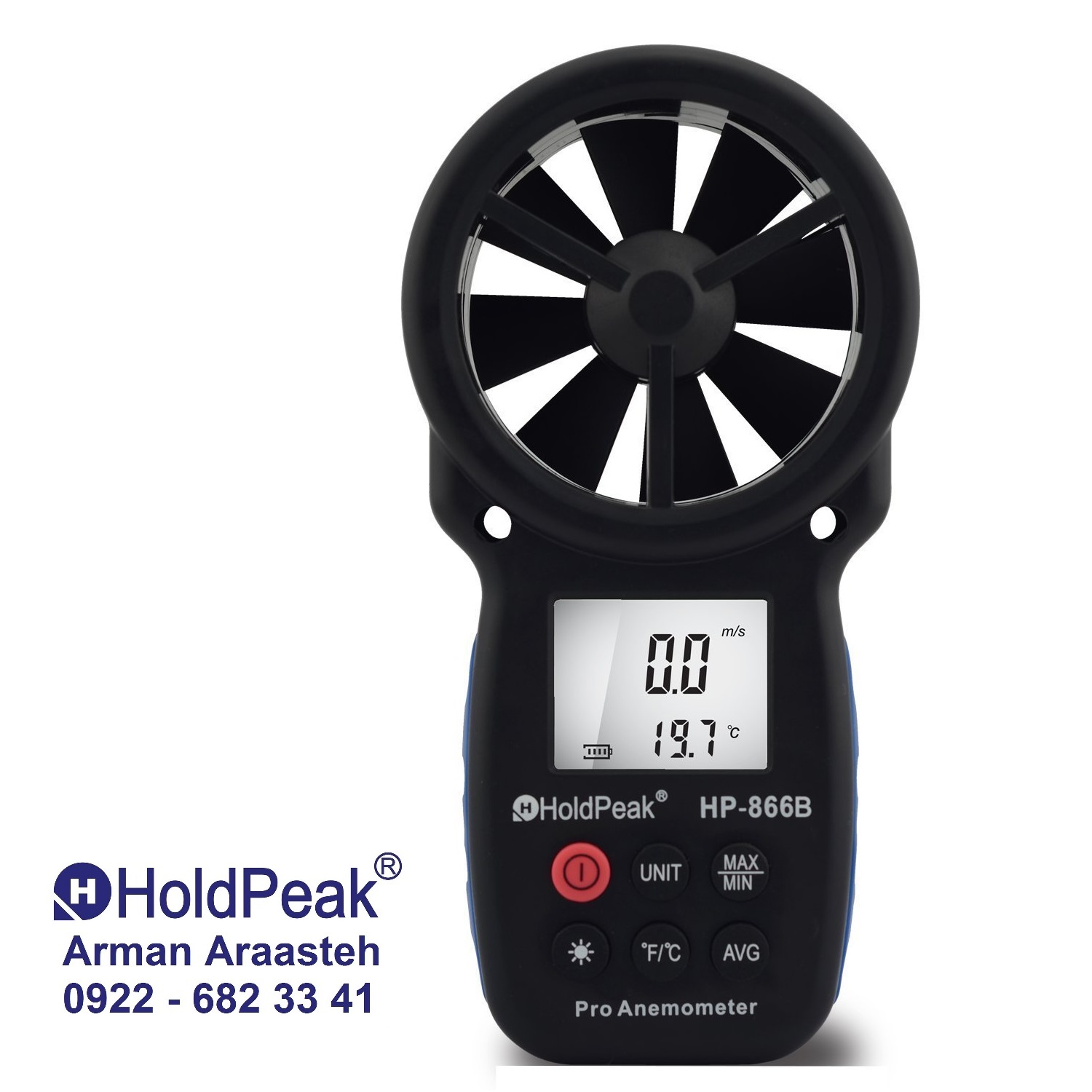

باد سنج یا به انگلیسی آنمومتر (Anemometer) تجهیزی است جهت اندازه گیری سرعت باد (جریان هوا . اسم لاتین این دستگاه از anemos به معنای باد و meter به معنای اندازه گیر تشکیل شده است .

تقسیم بندی انمومترها یا سرعت سنج های باد

انمومترها یا همان سرعت سنج های باد  به دو دسته کلی تقسیم  می شوند.  دسته ای که سرعت باد را اندازه می گیرند  و دسته ی دوم دسته ای است  که دبی یا فلو باد را اندازه گیری می کند . این درحالی است که بین بین سرعت وفشار رابطه مستقیمی وجود دارد و بادسنج برای به دست آوردن اطلاعات هر دو طراحی گشته است .ساده‏ترین مدل باد سنج مدل پیاله ای است که از قدیم (سال 1846 میلادی) اختراع گردیده است و از چهار نیم کره که به صورتی عمودی بر دو محور متقاطع عمود که به میله ای متکی است ساخته شده است .از نمونه های متکامل تر این ابزار نمونه آسیابی یا windmill و باد سنج از نوع سیم داغ میباشد .سونیک و ... می باشد .

 در دسته اول  سرعت سنج های باد یا بادسنج ها  برای اندازه گیری سرعت مانند متر بر ثانیه (m/s) طراحی شده است . به وسیله سرعت سنج باد می توان سرعت هوای متحرک را اندازه  گرفت. در دستگاه دماسنج –باد سنج (سرعت سنج باد) از طریق وجود  سنسوری که داخل  باد سنج  وجود دارد، دمای هوا  تشخیص داده می شود.

دسته دوم فلومترهای باد هستند که میزان حجم عبوری باد از یک مساحت مشخص در واحد زمان اندازه گیری می کنند. واحد های اندازه گیری مقدار هوای متحرک در حال عبور از مجرای هوا متر مکعب بر دقیقه( (CMMو فوت مکعب بر دقیقه (CFM)   میباشند . برای اندازه گیری فلو، ابتدا باید مساحت محدوده مورد نظر را بر حسب مترمربع در دستگاه وارد نمود و سپس میزان حجم عبوری نمایش داده خواهد شد.



سرعت سنج باد یا فلو متر چیست؟

فلومتر دستگاهی است که به وسیله آن می توان سرعت هوای متحرک را اندازه گیری کرد .همچنین در دستگاه دماسنج  – باد سنج می توان از طریق سنسوری که درون  باد سنج به کار گذاشته شده است ,دما هوا را نیز اندازه گیری کرد .

کمیت یا همان واحد اندازه گیری در باد سنج ها عبارتند از فوت بر دقیقه (ft/min) ، متر بر ثانیه (m/s) ، کیلومتر بر ساعت ، مایل بر دقیقه و ماخ بر ساعت و ...

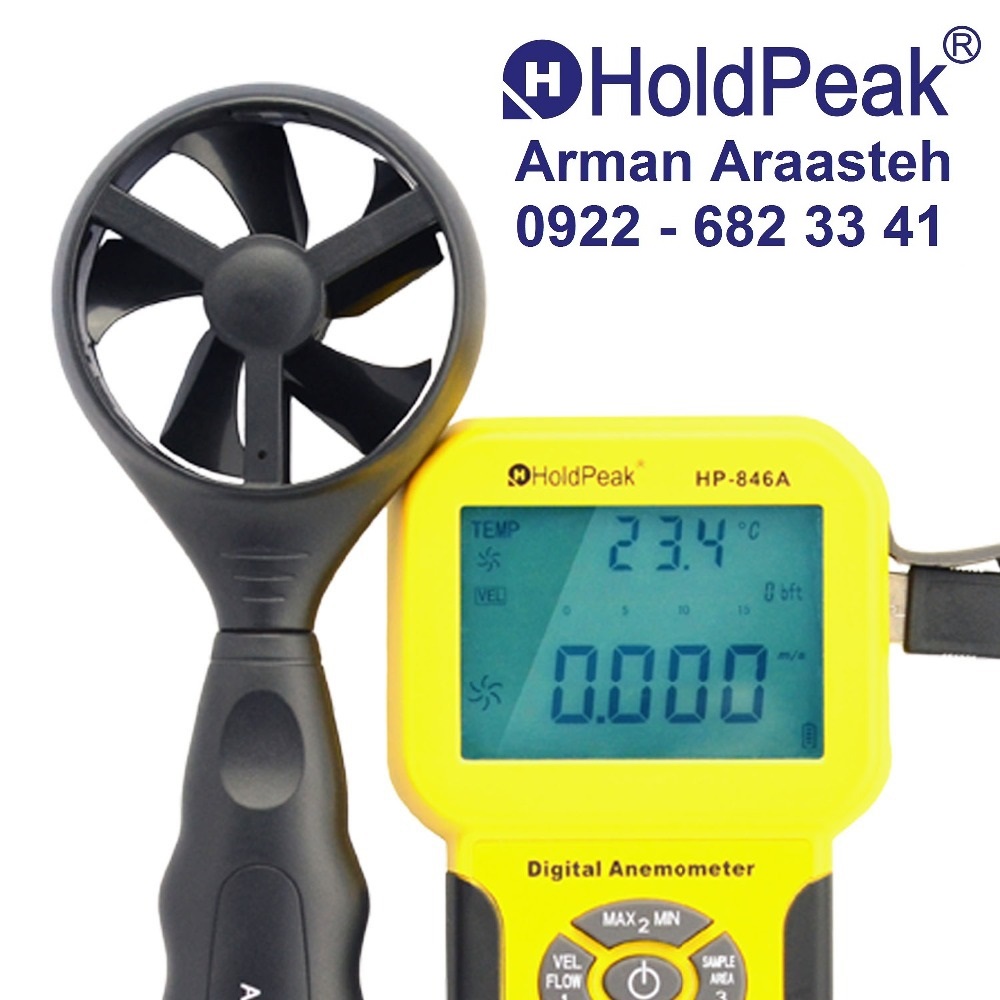

چگونه یک سرعت سنج باد می تواند شدت جریان هوای در حال حرکت را اندازه گیری کند؟

باد سنج ها به وسیله سنسور دواری که در جهت یا راسته باد قرار می گیرند می توانند میزان سرعت هوای در حال حرکت را اندازه گیری کند ، تیغه پره ها آزادانه می چرخند تا هوا به جریان در آید و همچنان که هوا از میان پره ها می گذرد تیغه ها به همان سرعت درحرکت در میایند و سرعت را نمایش می دهند.

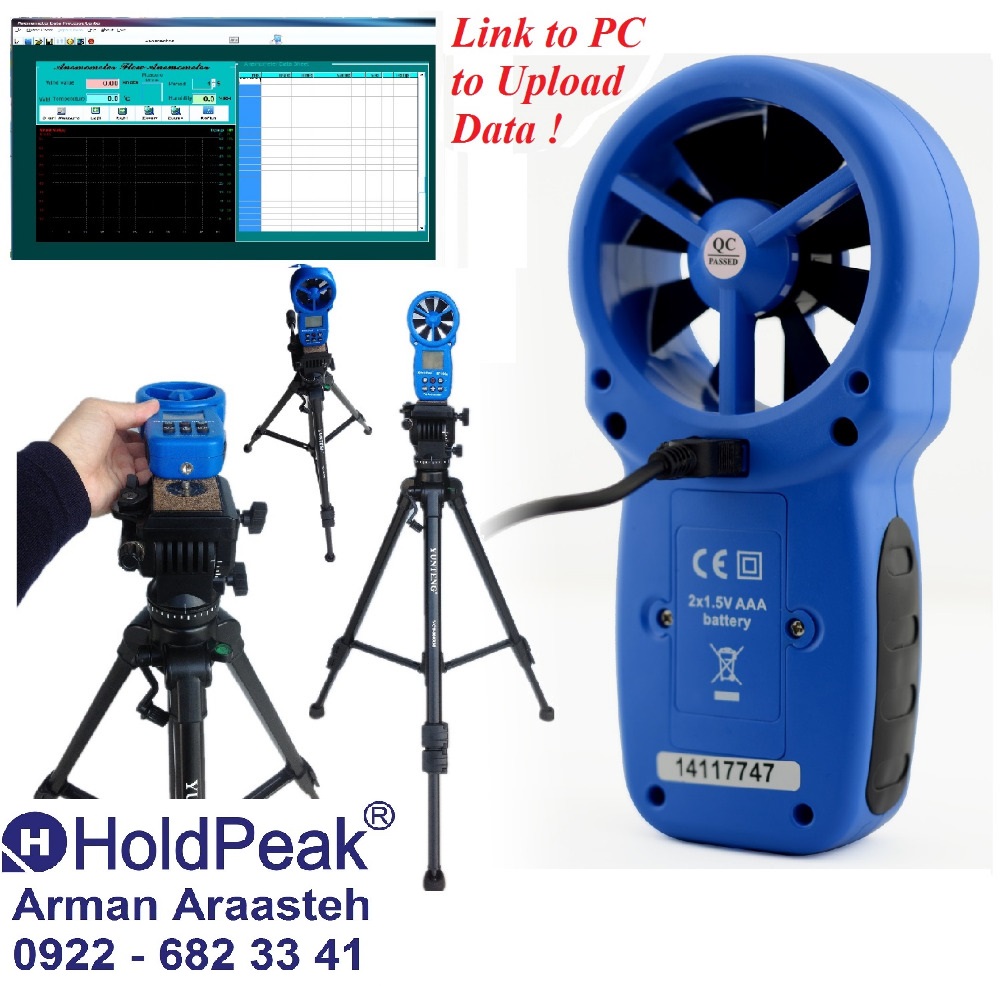

CMM/CFM  چیست؟

فوت مکعب بر دقیقه (CFM) و متر مکعب بر دقیقه  (CMM)واحد ها ی اندازه گیری حجم هوا هستند . اینها واحد های اندازه گیری مقدار هوای متحرک در حال عبور از مجرای هوا هستند .

برای انجام این کار می بایستی محدوده معبر جریان هوا اندازه گیری شود , این مقدار باید برحسب متر مربع یا فوت مربع باشد . مقادیر حاصله بایستی به وسیله کار بر با استفاده از فشردن دکمه بر روی دستگاه ثبت شود و سر عت هوا اندازه گیری می شود . سپس دستگاه قادر خواهدبود با استفاده از اطلاعات حاصله مقدار    cfm و یا  cmm را به صورت اتومات اندازه گیری نماید.

اهمیت  IR ترمومتر (ترمومتر لیزری ) تعبیه شده روی بادسنج ها چیست ؟

وجود IR  ترمومتر در باد سنج ها مزایای بسیار زیادی برای کار بران دارد از جمله :

·          قدرت محاسبه چند پارامتر در یک دستگاه
·          جلو گیری از اتلاف هزینه و زمان جهت تعویض و داشتن تجهیزی دگر
·          چک کردن نقاط گرم در مجراها , پنل های الکتریکی و مجراهای سیم کشی شده



کاربرد استفاده از باد سنج ها :

·          اندازه گیری هوای مجرا ها و کانالها و مخزن های انبساط
·          تست فشار هوا در مراکز حساس مانند آزمایشگاهای کالیبراسیون
·          تست عملکرد مکنده ها نظیر هود و باز بینی آن و آنالیز شرایط کاری آن
·          تجزیه و تحلیل عملکرد موتور های خودروهای با سوخت های مختلف
·          نظارت بر خروجی جریان یونیزه
·          بازرسی سیستم تهویه و تاییدیه QC (کنترل کیفیت محصولات)



C.TIERRAS NH-00 X218796J OT10 OT10 J219842J OT15 T15 11631J OT35 OT35 H212665J OT40 T40 213679J 45 OT45 A215211J OT50 OT50 216230J OT6 OT6 216734J OT60 OT60 213181E OTS100 OTS100 S214192A S125 OTS125 214702A OTS150 OTS150 B215212A OTS175 TS175 215719A OTS200 OTS200 G216735A OTS250 OTS250 17254A OTS300 OTS300 A217764A OTS350 OTS350 K 8279A OTS400 OTS400 L219844A OTS600 OTS600 200833E TS80 OTS80 M201376E OTS90 OTS90 216232J OTS10 S10 H216736J OTS12 OTS12 217255J OTS15 OTS15 218798J OTS20 OTS20 219315J OTS25 OTS25 B222526J TS30 OTS30 223047J OTS35 OTS35 N201377J OTS40 TS40 201893J OTS45 OTS45 M211634J OTS50 OTS50 12146J OTS6 OTS6 L212668J OTS60 OTS60 215721J TM1 OTM1 L216233J OTM10 OTM10 216737J OTM15 TM15 Y217256J OTM2 OTM2 217765J OTM20 OTM20 218281J OTM25 OTM25 218799J OTM3 OTM3 219316J OTM30 OTM30 19846J OTM4 OTM4 C222527J 5 OTM5 223048J OTM6 OTM6 Z200835J OTM8 TM8 16738E 100R TR100R B218800A TR110R TR110R 19317A TR125R R125R P219847A TR150R TR150R 22528A TR175R TR175R 223049A TR200R TR200R 00836A R225R TR225R 201378A R250R TR250R 201895A TR300R R300R A211117A TR350R 350R 211636A TR400R TR400R N218282A TR450R TR450R 8801A TR500R TR500R P219318A TR600R TR600R 219848E 70R TR70R E222529E TR75R TR75R 223050E TR80R R80R B200837E TR90R TR90R 17768J TR1-1/4R TR1-1/4R 218284J TR1-1/8R TR1-1/8R 18803J TR1-4/10R TR1-4/10R 219320J TR1-6/10R TR1-6/10R 219850J TR1-8/10R TR1-8/10R 222530J TR1/10R TR1/10R 23052J TR1/2R TR1/2R D200839J R10R TR10R 201381J TR12R TR12R E201898J TR15/100R R15/100R 211120J TR15R TR15R S211639J TR17-1/2R TR17- /2R 212151J TR1R TR1R Q212672J TR2-1/2R TR2-1/2R 3187J TR2-1/4R TR2-1/4R S213686J TR2-8/10R TR2-8/10R 14198J TR2/10R TR2/10R D214708J TR20R TR20R 215217J R25R TR25R J215725J TR2R TR2R 216237J TR3-1/2R R3-1/2R N216741J TR3-2/10R TR3-2/10R 217260J TR3/10R R3/10R F217769J TR30R TR30R 218804J TR35R TR35R 219851J TR3R TR3R 222531J TR4-1/2R TR4-1/2R Z223053J R4/10R TR4/10R 00840J TR40R TR40R A212152J TR4R 4R 2673J TR5-6/10R TR5-6/10R B213188J TR50R TR50R 709J TR5R TR5R K215726J TR6-1/4R TR6-1/4R 16238J 6/10R TR6/10R P216742J TR60R TR60R 18286J TR6R R6R G218805J TR7R TR7R 19322J TR8/10R TR8/10R 19852J TR8R TR8R 22532J TR9R TR9R D214202E RS100R TRS100R 15220A TRS110R TRS110R N215729A RS125R TRS125R 6745A TRS150R TRS150R K217773A RS175R TRS175R 8808A TRS200R TRS200R Y219855A S225R RS225R 22535A TRS250R TRS250R J200844A TRS300R RS300R 1902A TRS350R TRS350R G211123A TRS400R S400R 2156A TRS450R TRS450R W212677A TRS500R RS500R 13192A TRS600R TRS600R Y213691E TRS70R RS70R 30E TRS75R TRS75R W216242E TRS80R TRS80R 17774E RS90R TRS90R J211125J TRS1-1/4R TRS1-1/4R 12158J TRS1- /8R TRS1-1/8R H213194J TRS1-4/10R TRS1-4/10R 205J TRS1- /10R TRS1-6/10R R215732J TRS1-8/10R TRS1-8/10R 16748J RS1/10R TRS1/10R N217776J TRS1/2R TRS1/2R 18811J RS10R RS10R B219858J TRS12R TRS12R 3059J TRS15/100R RS15/100R B201389J TRS15R TRS15R 11126J TRS17-1/2R RS17-1/2R H212159J TRS1R TRS1R 13195J TRS2-1/2R TRS2- /2R H214206J TRS2-1/4R TRS2-1/4R 15733J TRS2-8/10R TRS2- /10R X216749J TRS2/10R TRS2/10R 7777J TRS20R TRS20R 219329J TRS25R TRS25R 22539J TRS2R TRS2R M200847J RS3-1/2R TRS3-1/2R 1906J TRS3-2/10R TRS3-2/10R J212160J RS3/10R TRS3/10R 13196J TRS30R TRS30R J214207J TRS35R S35R 15224J TRS3R TRS3R A216246J TRS4-1/2R TRS4-1/2R 750J TRS4/10R TRS4/10R Q217778J TRS40R TRS40R 218813J S45R TRS45R D219860J TRS4R TRS4R 223061J TRS5- /10R S5-6/10R D201391J TRS50R TRS50R 11128J TRS5R TRS5R 212161J TRS6-1/4R TRS6-1/4R 213197J TRS6/10R TRS6/10R 214716J TRS60R TRS60R 15735J TRS6R TRS6R Z216751J RS7R TRS7R 217779J TRS8/10R TRS8/10R R218814J TRS8R RS8R 222541J TRS9R TRS9R M214210J TRM1 TRM1 14719J TRM1-1/4 TRM1-1/4 T215228J TRM1-1/8 TRM1-1/8 5738J TRM1-4/10 TRM1-4/10 E216250J TRM1-6/10 TRM1-6/10 16754J TRM1-8/10 TRM1-8/10 R217273J TRM1/10 TRM1/10 7782J TRM1/2 TRM1/2 F218298J TRM1/4 TRM1/4 18817J RM10 TRM10 G219334J TRM12 TRM12 222544J TRM15 RM15 M223065J TRM15/100 TRM15/100 200852J TRM2 RM2 T201911J TRM2-1/2 TRM2-1/2 211132J TRM2-1/4 M2-/4 H211653J TRM2-8/10 TRM2-8/10 212165J TRM2/10 RM2/10 F212686J TRM20 TRM20 213201J TRM25 TRM25 213700J TRM3 TRM3 214211J TRM3-1/2 TRM3-1/2 214720J TRM3-2/10 TRM3-2/10 215229J TRM3/10 TRM3/10 215739J TRM30 TRM30 16251J TRM4 TRM4 D216755J RM4-1/2 TRM4-1/2 217783J TRM4/10 TRM4/10 G218299J RM5 TRM5 218818J TRM5-6/10 TRM5-6/10 H219335J TRM6 RM6 219864J TRM6-1/4 TRM6-1/4 X222545J TRM6/10 RM6/10 23066J TRM7 TRM7 T200853J TRM8 TRM8 01394J TRM8/10 TRM8/10 V201912J TRM9 TRM9 14212J 25Z25-2 A25Z25-2 T217275J ATDR1 ATDR1 217785J ATDR1- /2 ATDR1-1/2 J218301J ATDR1-1/4 ATDR1-1/4 18820J ATDR1-1/8 TDR1-1/8 K219337J ATDR1-4/10 ATDR1-4/10 219866J ATDR1-6/10 TDR1-6/10 Z222547J ATDR1-8/10 ATDR1-8/10 223068J ATDR1/2 TDR1/2 W200855J ATDR1/4 ATDR1/4 201396J ATDR10 TDR10 X201914J ATDR12 ATDR12 211135J ATDR15 ATDR15 211656J ATDR17-1/2 ATDR17-1/2 212168J ATDR2 ATDR2 212689J ATDR2-1/2 ATDR2-1/2 213204J ATDR2-1/4 ATDR2-1/4 213703J ATDR2-8/10 ATDR2-8/10 14214J ATDR20 ATDR20 214723J ATDR25 ATDR25 215232J ATDR3 ATDR3 215742J ATDR3-1/2 ATDR3-1/2 216254J ATDR3-2/10 ATDR3-2/10 216758J ATDR30 ATDR30 17276J ATDR4 ATDR4 Z217786J ATDR4-1/2 ATDR4-1/2 218302J ATDR5 ATDR5 Z218821J ATDR5-6/10 ATDR5-6/10 219338J ATDR6 ATDR6 L219867J ATDR6-1/4 ATDR6-1/4 222548J ATDR7 ATDR7 R223069J ATDR7-1/2 ATDR7-1/2 200856J ATDR8 ATDR8 K201397J ATDR8/10 ATDR8/10 201915J ATDR9 ATDR9 W217277J ATM1 ATM1 217787J ATM1-1/2 ATM1-1/2 L218303J ATM1/10 ATM1/10 218822J ATM1/2 ATM1/2 M219339J ATM1/4 ATM1/4 219868J ATM1/8 ATM1/8 B222549J ATM10 ATM10 Y200857J ATM12 ATM12 L201398J ATM15 ATM15 د S SSI 07425 2280 SED10 10 SED10090A10 10 ED10090A10 10 coupling SED1090A10 10340000008 SED1090A10 1034000008 ED1090A8 1034000008 SED1090A8 1534000008 SED1450A shaft onnector CTS10 210 10 SL3002 L3002 GS80 SL300240720003 SL3002X1 GS80 K F SL3002X1 GS80 K F40720002 SL3005 40720003 L3005 CE65M PROFIBUS DP SL3010 SL3010 40720004 L3010 GS130 SL3010 X1 G3130 K F L3010 X1 GS SL3020X1 GS130 K F SLG301011003087 SM008432RPM 1024 SPBX21MODULE SSI 2 FULLUNIT SPC200 SPEC CE100M10000879 SPEC A42 K PEC LA42 K SSI SPEC MD80ANC001 SSI PROFIBUS 48900004 STE68MOTORV999 Stebe ersion K85 V001 stebel version STEBEL VERSION 152 V001 TEBELVERSIONE CEET1D0038 V002 STEPS R EV 1024 prog UBDZ836 T4M22 T4M33 4M33 LA66K 1000 TD300A INDICATOR TDC Weighta PPR 1kg unit E65M 650200007 XE65M131072 128 SSI 50ZB6GL XE65S XE65S131072 V000 SSI 36ZB10FL XS65S XS65S256 1V000HW14 S65S652000001 XSEURADEUIRY Z158 Z158S1638436ZB10FL N ZE115 4096 V058 ZE115M ZE115M 1024 ZE115M 17300001 ZE115M 06V058 Profibus 85ZB14N ZE115M 4096 ZE115M 4096 4096 V058 Profibus 85ZB20N ZE115M 96 V ZE115M 4096 V058 Profibus 85ZB14N ZE115M 4096 V058 Profibus 85ZB20N ZE115M 096 V058 SSI 85ZB20N ZE115M 4096 V058 SSI 85ZB20N40 ZE115M17300001 ZE115M1730001 ZE115M17350002 E115M17350004 ZE115M406 4096 V058 Profibus 85ZB14N ZE115MSS1 ZE15M 4096 V058 Profibus 85ZB14N ZE65M E65M 4096 ZE65M 4096 V000 Profibus 50ZB12 ZE65M 4096 V000 Profibus DP50ZB6GL ZE65M 4096 V000 SSI 50ZB12FL ZE65M 4096 V000PBS SI 36ZB10FL ZE65M 4096 V001 Profibus DP36ZB10F ZE65M 4096 VX500ZB12FL E65M 4096 X50ZB12FL ZE65M 65536V000 Profibus DP50ZB6G ZE65M 8192 4096 V000 SSI 36ZB10FL ZE65M131072 4096 V001 Profibus DP36ZB ZE65M16384 4096 Profibus DP ZE65M16384 4096 001 Profibus DP36ZB10F ZE65M17100003 ZE65M17110268 ZE65M17150018 E65M17150055 ZE65M17150066 E65M17150131 CONNECTOR ZE65M17150136 ZE65M17150141 ZE65M17150260 ZE65M8192 4096 V000 SSI 36ZB10FL E65MN 4096 6BBC01HR ZE65S ZE65S 17000005 ZE65S 17000032 ZE65S 17050002 ZE65S 17050022 ZE65S 2768 1V000 SSI 36ZB10FL ZE65S 8192 1V000 SSI 36ZB10FL ZE65S G 1024 1D23BAF1 H65M ZH65M 4096 H65M 4096 V0000PBS Hollows CHaft14 ZH65M 4096 V000PBS Hollowshaft14 H65M 4096 V000PBS Hollowshaft14Ø ZH65M 4096 V000PBS14 ZH65M 4096 V000PBS14mm ZH65M 4096 V000PBSHohlwelle14 ZH65M 4096 V00PBS Hollowshaft14 ZH65M17500003 ZH80M ZH80V003BOBST ZH81 ZH81 4096 V000PBSDP SSI 16N H7 ZH81 4096 V000PBSDP16N 7 ZH81 4096 V001 SSI 20N H7 H8126000018 ZH8126000032 ZH81BRAKET ZH81H H81H 96 002 SSI 20N H7 ZH81M ZH81M PROFIBUS 4096 4 ZH81M26000018 H81M26000018SN0205 ZH8I ZH8I torqueb Lade I58S18050012 ZI58S32768V00036ZB10GL ZKB1 F223082J 2K60R A2K60R L200869J A2K6R A2K6R 201409E 6K100R A6K100R L201927A A6K110R A6K110R J211148A A6K125R A6K125R B211670A A6K150R A6K150R G212181A A6K175R A6K175R 212702A A6K200R A6K200R H213217A A6K225R A6K225R Z213715A A6K250R A6K250R G214228A A6K300R A6K300R K214737A A6K350R A6K350R N215246A A6K400R A6K400R R215755A A6K450R A6K450R X216266A A6K500R A6K500R X216772A A6K600R A6K600R K217290E A6K70R A6K70R 217800E A6K80R A6K80R A218316E A6K90R A6K90R 218834J A6K10R A6K10R B219352J A6K15R A6K15R A219880J A6K1R A6K1R Q222562J A6K20R A6K20R 223083J A6K25R A6K25R M200870J A6K30R A6K30R 201410J A6K35R A6K35R M201928J A6K3R A6K3R K211149J A6K40R A6K40R C211671J A6K45R A6K45R 212182J A6K4R A6K4R Z212703J A6K50R A6K50R 213218J A6K5R A6K5R A213716J A6K60R A6K60R 214229J A6K6R A6K6R 214738J A6K8R A6K8R P215247E A2D100R A2D100R 215756A A2D110R A2D110R Y216267A A2D125R A2D125R Y216773A A2D150R A2D150R L217291A A2D175R A2D175R Q217801A A2D200R A2D200R B218317A A2D225R A2D225R P218835A A2D250R A2D250 R C219353A A2D300R A2D300R 219881A A2D350R A2D350R R222563A A2D400R A2D400R H223084A A2D450R A2D450R 200871A A2D500R A2D500R A201411A A2D600R A2D600R N201929E A2D70R A2D70R 211150E A2D75R A2D75R D211672E A2D80R A2D80R 212183E A2D90R A2D90R 212704J A2D1-1/4R A2D1-1/4R 213219J A2D1-1/8R A2D1-1/8R 213717J A2D1-4/10R A2D1-4/10R J214230J A2D1-6/10R A2D1-6/10R 214739J A2D1-8/10R A2D1-8/10R Q215248J A2D1/10R A2D1/10R 215757J A2D1/2R A2D1/2R Z216268J A2D10R A2D10R Z216774J A2D12R A2D12R M217292J A2D15/100R A2D15/100R R217802J A2D15R A2D15R C218318J A2D17-1/2R A2D17-1/2R 218836J A2D1R A2D1R 219354J A2D2-1/2R A2D2-1/2R 219882J A2D2-1/4R A2D2-1/ A2D2-8/10R A2D2-8/10R J223085J A2D2/10R A2D2/10R P200872J A2D20R A2D20R B201412J A2D25R A2D25R 201930J A2D2R A2D2R M211151J A2D3-1/2R A2D3-1/2R E211673J A2D3-2/10R A2D3-2/10R K212184J A2D3/10R A2D3/10R B212705J A2D30R A2D30R 213220J A2D35R A2D35R C213718J A2D3R A2D3R K214231J A2D4-1/2R A2D4-1/2R 214740J A2D4/10R A2D4/10R R215249J A2D40R A2D40R V215758J A2D45R A2D45R A216269J A2D4R A2D4R 216775J A2D5-6/10R A2D5-6/10R N217293J A6D110R 212185A A6D125R A6D125R 12706A A6D150R A6D150R M213221A A6D175R A6D175R D213719A A6D200R A6D200R L214232A A6D225R A6D225R 214741A A6D250R A6D250R S215250A A6D300R A6D300R W215759A A6D350R A6D350R B216270A A6D400R A6D400R B216776A A6D450R A6D450R P217294A A6D500R A6D500R T217804A A6D600R A6D600R E218320E A6D70R A6D70R S218838E A6D80R A6D80R F219356E A6D90R A6D90R D219883J A6D1-1/4R A6D1-1/4R V222566J A6D1-1/8R A6D1-1/8R L223087J A6D1-4/10R A6D1-4/10R R200874J A6D1-6/10R A6D1-6/10R D201414J A6D1-8/10R A6D1-8/10R R201932J A6D1/10R A6D1/10R P211153J 6D1/2R A6D1/2R 211675J A6D10R A6D10R M212186J D12R A6D12R D212707J A6D15/100R A6D15/100R N213222J 6D15R A6D15R E213720J A6D17-1/2R A6D17-1/2R M214233J 6D1R A6D1R Q214742J A6D2-1/2R A6D2-1/2R T215251J 6D2-1/4R A6D2-1/4R 215760J A6D2-8/10R A6D2-8/10R C216271J 6D2/10R A6D2/10R 216777J A6D20R A6D20R Q217295J D25R A6D25R 217805J A6D2R A6D2R F218321J A6D3- /2R A6D3-1/2R T218839J A6D3-2/10R A6D3-2/10R G219357J D3/10R A6D3/10R E219884J A6D30R A6D30R W222567J 6D35R A6D35R 223088J A6D3R A6D3R S200875J A6D4- /2R A6D4-1/2R E201415J A6D4/10R A6D4/10R 201933J A6D40R A6D40R Q211154J A6D45R A6D45R 211676J A6D4R A6D4R N212187J A6D5-6/10R A6D5-6/10R 212708J A6D50R A6D50R P213223J A6D5R A6D5R F213721J A6D6-1/4R A6D6-1/4R N214234J A6D6/10R A6D6/10R 214743J A6D60R A6D60R V215252J A6D6R A6D6R Y215761J A6D7R A6D7R D216778J A6D8/10R A6D8/10R R217296J A6D8R A6D8R W217806J A6D9R A6D9R 201416E VSP100-2 VSP100-2 T201934E VSP40 VSP40 211677E VSP40-2 VSP40-2 212188E VSP60 VSP60 F212709E VSP60-2 VSP60-2 213224A VSP70 VS S214744E VSP80-2 VSP80-2 X217807E VSP10-2 VSP10-2 H218323E VSP20 VSP20 W218841E VSP20-2 VSP20-2 G219886J VSP5-2 VSP5-2 N223089E A4J100 A4J100 V200877A A4J110 A4J110 V201935A A4J125 A4J125 R211155A A4J150 A4J150 Q212189A A4J175 A4J175 G212710A A4J200 A4J200 X215254A A4J225 A4J225 T217298A A4J250 A4J250 K219360A A4J300 A4J300 H219887A A4J350 A4J350 Z222570A A4J400 A4J400 W200878A A4J450 A4J450 W201936A A4J500 A4J500 211156A A4J600 A4J600 H212711E A4J70 A4J70 S213226A A4J75 A4J75 J213724E A4J80 A4J80 R214237E A4J90 A4J90 V217299J A4J1 A4J1 Z217809J A4J10 A4J10 K218325J A4J15 A4J15 X2188GE M8X20 CONDITIONNEE B099177F STUM8X25 TIGE M8X25 CONDITIONNEE Y099197F STUM10X25 IGE M10X25 CONDITIONNEE 099200F STUM12X25 TIGE M12X25 NDITIONNEE 099243J FD20GB150V2 CC1500 CP GRB 20 127 2 Z099244J D20GB150V4 CC1500 CP GRB 20 127 4 A099245J FD20GB150V5 CC1500 CP GRB 7 5 G099251J MI6SA40V0,8P 400V SA 0,8 A 6.32 P S099284F STUM8X30 GE M8X30 CONDITIONNEE 099400J FD27GRB66V100T CC6,621 CP GRB 27.60 100 X099472J MI6SA25V20P 250V SA 20 A 6.32 P 099507J FD22GB44V100T C4,421 CP GLB 22.58 100 F099549A PEDIT2500/3150 CDE DEBROCH.IT 2500-3150 K099553A EIT31504 ECRAN IT 2500-3150 IV L099554A EIT31503 ECRAN IT 500-3150 III 099572E BS217UT69V75 6,9 URT 217/75 E229774A H3GG69V400-1 NH 3 400A 690V GG SGL S099905A FR20GC255C0,315 25500 CP GLC 0.340 0,315 099915A FR20GC255C0,5 25500 CP GLC 20.340 0,5 E099916F TUM8X50 TIGE M8X50 CONDITIONNEE F099917F STUM8X60 TIGE M8X60 ONDITIONNEE G099918F STUM10X35 TIGE M10X35 CONDITIONNEE H099919F TUM10X40 TIGE M10X40 CONDITIONNEE K099944F STUM10X45 TIGE M10X45 ONDITIONNEE 099945F STUM10X70 TIGE M10X70 CONDITIONNEE M099946F TUM10X30 TIGE M10X30 CONDITIONNEE P099948F STUM12X30 TIGE M12X40 NDITIONNEE Q099949F STUM12X45 TIGE M12X45 CONDITIONNEE A099958E S217UT69V90 6,9 URT 217/90 B099959E BS217UT69V110 6,9 URT 217/110 C099960E BS217UT69V150 6,9 URT 217/150 F099963F STUM12X60 TIGE 12X60 CONDITIONNEE J099966F STUM12X35 TIGE M12X35 CONDITIONNEE K099967F STUM8X30BS TIGE M8X30 BS CONDITIONNEE L099968F STUM8X35BS IGE M8X35 BS CONDITIONNEE N099970F STUM8X40BS TIGE M8X40 BS ONDITIONNEE P099971F STUM8X50BS TIGE M8X50 BS CONDITIONNEE Q099972F STUM10X50BS IGE M10X50 BS CONDITIONNEE V099976F STUM12X35BS TIGE M12X35 BS ONDITIONNEE W099977F STUM12X40BS TIGE M12X40 BS CONDITIONNEE 099978F TUM12X45BS TIGE M12X45 BS CONDITIONNEE Y099979F STUM12X70BS TIGE 2X70 S CONDITIONNEE H099988L MR20RESSORT MR 20,6 + RESSORT K100036A CP20+22 PMCP 20+22 T100136J FR14UD69V40T 6,921 CP URD 14.51 40 V100137J FR14UD69V50T 6,921 CP URD 14.51 50 W202074P MIMR5CISP MR I SP A202147A IT3150S4CF IT 3150K IV CDE.FRONTALE B202148A T3150S3CF IT 3150K III CDE.FRONTALE W202166A A240IT250/350 AXE 240 IT 250K À 50K X202167A APIIT250/350 ADAPT.CDE.INT.FRONT.IT250K350K Y202168A OIT250NO/NC MC SIMPLE IT 250K à 350K 202169A FOIT2502NO/NC MC DOUBLE IT 50K à 350K A202170A CBIT250/3503 CACHE BORNE IT 250K ý 350K 202171A DAIT250/350 ZW18ADA.VI VIII IT-IM160Kà315K M202204A PILIT250/350 DE.INT.LAT.CAD.IT 250K à350K 220028J DC10GC10C20 1500 CP GLC 10.85 20 V202671C 45AL175V80P-2 1759P AL 292/80 H203350P MI6FA40V20 400V 0A. 6.32 Y301919C PC32AE30V10CTI 3 ARGE 32 TTI 1000 203763A IBOX5SF ASSORTIMENT FUSI.RAPIDES F H203764A MIBOX5ST SSORTI.FUSI.TEMPORISES"T" 236044C NH1GG50V125 NH 1 125A 500V GG N239097F FF32A2W BS GP FUSE HOLDER FF32 FOR A2W J220003C 55H390- 75V50 7 CP 55.390 50A Q220009C 55H390-175V25 H 17 CP 55.390 25A H220025A 20GC155C3,15 15500 CP GLC 20.254 3,15 220026C 55H390-175V32 H 17 CP 55.390 2A K220027C 55H390-175V40 H 17 CP 55.390 40A H220071C PS271PRE S I 27.60 PRE J220072B PS272PRE PS II 27.60 PRE K220073A S273PRE PS III 27.60 PRE M220075B PS271PREMCPS PS I 27.60 PRE +MC PS 220076B PS272PREMCPS PS II 27.60 PRE +MC PS 220077A PS273PREMCPS PS II 27.60 PRE +MC PS Q220078A PS274PREMCPS PS IV 27.60 PRE +MC PS R220079C PS271PREBS PS I 27.60 PRE BS S220080B PS272PREBS PS II .60 RE BS T220081A PS273PREBS PS III 27.60 PRE BS W220083B S271PREBSMCPS PS I 27.60 PRE BS +MC PS X220084B PS272PREBSMCPS PS II 27.60 RE S +MC PS 220085A PS273PREBSMCPS PS III 27.60 PRE BS +MC PS 220087C OVERCONEXPS27 PAIRE DE CACHE BORNES PS 27 B220088C PS271 PS I 27.60 C220089B PS272 PS II 27.60 N220099C 45AL175V50P-2 1759P AL 92/50 P239098F BB32A2W BS GP FUSE HOLDER BB32 FOR A2W Q239099F 32A2W BS GP FUSE HOLDER FB32 FOR A2W R239100F FF32A2G BS GP FUSE OLDER FF32 FOR A2G X220130B PS201MCSBS PS I 20.127 +MCS BS 0154A 36GD150V100T CC1591 CP GRD 36 190 100 J220164C 45AL175V63P-2 1759P AL 92/63 S239101F BB32A2G BS GP FUSE HOLDER BB32 FOR A2G 239102F B32A2G BS GP FUSE HOLDER BB32 FOR A2G H220186C 45AL175V100P-3 1759P AL 42/100 M220190C 55AL72V40P1 729P CP AL 259.40 N220191C 5AL72V63P1 729P CP AL 259.63 P220192C 55AL72V80P1 729P CP AL 259.80 220198J FR27UGB10C25T 1021 CP URB 27.60 25 P220215A PS273MCSBS PS I 7.60 +MCS BS R220240B PS271MCSBS PS I 27.60 +MCS BS V239103F B63A3 BS GP FUSE HOLDER BB63 FOR A3 W239104F FF63A3W BS GP FUSE OLDER FF63 FOR A3W X239105F BB63A3W BS GP FUSE HOLDER BB63 FOR A3W Y239106F FB63A3W BS GP FUSE HOLDER FB63 FOR A3W 239107F FF63A3G BS P FUSE HOLDER FF63 FOR A3G Z220293A FD36GC400V0,8 CC4000 CP GRC 36 400 0,8 A239108F BB63A3G BS GP FUSE HOLDER BB63 FOR A3G B239109F FB63A3G S P FUSE HOLDER FB63 FOR A3G C239110A BB125A4 BS GP FUSE HOLDER BB125 FOR A4 220410A ST223ND ST 22 III N D 239111A FF125A4W BS GP FUSE OLDER FF125 FORA4W E239112A BB125A4W BS GP FUSE HOLDER BB125 FORA4W F239113A FB125A4W BS GP FUSE HOLDER FB125 FORA4W 239117A FF125A4G S GP FUSE HOLDER FF125 FORA4G 220458C 45AL175V80P-3 1759P AL 442/80 B220525A SI85-20190TRACM SI 85-20.190 TRAC + MC 2R1-5 301921C 070UD30LI050 070 URD 30 LI 0050 E301925C A070UD30KI50 A 070 URD 30 KI 0050 239118A BB125A4G BS GP FUSE HOLDER BB125 FORA4G M300000C UD69V63TF 6,9 URD 30 TT F 0063 N300001C PC31UD69V200TF 6,9 URD 31 TT F P300002C PC31UD69V250TF 6,9 URD 31 TT F 0250 Q300003C PC31UD69V315TF 6,9 URD 31 TT 315 R300004C PC31UD69V400TF 6,9 URD 31 TT F 0400 S300005C C31UD69V450TF 6,9 URD 31 TT F 0450 300006C PC31UD69V500TF 6,9 URD 31 TT F 00 V300007C PC31UD69V550TF 6,9 URD 31 TT F 0550 W300008C C31UD69V630TF 6,9 URD 31 TT F 0630 X300009C PC31UD69V700TF 6,9 URD 31 TT F 700 Y300010C PC31UD69V200A 6,9 URD 31 D08 A 0200 Z300011C C31UD69V250A 6,9 URD 31 D08 A 0250 300012C PC31UD69V315A 6,9 URD 31 D08 315 B300013C PC31UD69V400A 6,9 URD 31 D08 A 0400 C300014C 31UD69V450A 6,9 URD 31 D08 A 0450 D300015C PC31UD69V500A 6,9 URD 31 D08 500 E300016C PC31UD69V550A 6,9 URD 31 D08 A 0550 F300017C UD69V630A 6,9 URD 31 D08 A 0630 G300018C PC31UD69V700A 6,9 URD 31 D08 A 700 300019C PC31UD69V200D1A 6,9 URD 31 D11 A 0200 J300020C 31UD69V250D1A 6,9 URD 31 D11 A 0250 K300021C PC31UD69V315D1A 6,9 URD 31 11 A 0315 L300022C PC31UD69V400D1A 6,9 URD 31 D11 A 0400 M300023C C31UD69V450D1A 6,9 URD 31 D11 A 0450 300024C PC31UD69V500D1A 6,9 URD 31 11 A 0500 300025C PC31UD69V550D1A 6,9 URD 31 D11 A 0550 Q300026C C31UD69V630D1A 6,9 URD 31 D11 A 0630 R300027C PC31UD69V700D1A 6,9 URD 31 1 A 0700 S300028C A070UD31KI200 A 070 URD 31 KI 0200 T300029C 070UD31KI250 A 070 URD 31 KI 0250 V300030C A070UD31KI315 A 070 URD 31 KI 315 300031C A070UD31KI400 A 070 URD 31 KI 0400 X300032C 70UD31KI450 A 070 URD 31 KI 0450 Y300033C A070UD31KI500 A 070 URD 31 KI 500 Z300034C A070UD31KI550 A 070 URD 31 KI 0550 A300035C 070UD31KI630 A 070 URD 31 KI 0630 B300036C A070UD31KI700 A 070 URD 31 KI 700 300037C PC31UD69V200EF 6,9 URD 31 EF 0200 D300038C C31UD69V250EF 6,9 URD 31 EF 0250 300039C PC31UD69V315EF 6,9 URD 31 EF 315 F300040C PC31UD69V400EF 6,9 URD 31 EF 0400 G300041C 31UD69V450EF 6,9 URD 31 EF 0450 H300042C PC31UD69V500EF 6,9 URD 31 EF 500 J300043C PC31UD69V550EF 6,9 URD 31 EF 0550 K300044C C31UD69V630EF 6,9 URD 31 EF 0630 L300045C PC31UD69V700EF 6,9 URD 31 EF 700 300046C PC31UD69V350TF 6,9 URD 31 TT F 0350 N300047C 31UD69V350EF 6,9 URD 31 EF 0350 P300048C PC31UD69V350D1A 6,9 URD 31 D11 350 Q300049C PC31UD69V350A 6,9 URD 31 D08 A 0350 R300050C 70UD31KI350 A 070 URD 31 KI 0350 S300051C PC30UD69V80TF 6,9 URD 30 TT F 080 T300052C PC30UD69V100TF 6,9 URD 30 TT F 0100 V300053C C30UD69V125TF 6,9 URD 30 TT F 0125 W300054C PC30UD69V160TF 6,9 URD 30 TT 0160 300055C PC30UD69V200TF 6,9 URD 30 TT F 0200 Y300056C C30UD69V250TF 6,9 URD 30 TT F 0250 Z300057C PC30UD69V315TF 6,9 URD 30 TT F 315 300058C PC30UD69V350TF 6,9 URD 30 TT F 0350 B300059C C30UD69V400TF 6,9 URD 30 TT F 0400 H300065C PC32UD69V400TF 6,9 URD 32 TT F 400 J300066C PC32UD69V450TF 6,9 URD 32 TT F 0450 K300067C C32UD69V500TF 6,9 URD 32 TT F 0500 L300068C PC32UD69V550TF 6,9 URD 32 TT F 50 M300069C PC32UD69V630TF 6,9 URD 32 TT F 0630 300070C C32UD69V700TF 6,9 URD 32 TT F 0700 P300071C PC32UD69V800TF 6,9 URD 32 TT F 800 Q300072C PC32UD69V900TF 6,9 URD 32 TT F 0900 M239119A B125A4G BS GP FUSE HOLDER FB125 FORA4G S300074C PC32UD69V1000TF 6,9 URD T F 1000 V300076C PC33UD69V500TF 6,9 URD 33 TT F 0500 W300077C 33UD69V550TF 6,9 URD 33 TT F 0550 X300078C PC33UD69V630TF 6,9 URD 33 TT F 630 Y300079C PC33UD69V700TF 6,9 URD 33 TT F 0700 Z300080C C33UD69V800TF 6,9 URD 33 TT F 0800 300081C PC33UD69V900TF 6,9 URD 33 TT F 900 B300082C PC33UD69V1000TF 6,9 URD 33 TT F 1000 C300083C C33UD69V1100TF 6,9 URD 33 TT F 1100 D300084C PC33UD69V1250TF 6,9 URD 33 TT 50 300085C PC33UD69V1400TF 6,9 URD 33 TT F 1400 F300086C C33UD69V10CTD 6,9 URD 33 TDF 1000 G300087A PC232UD69V14CTF 6,9 URD 232 T F 1400 H300088C PC30UD69V63EF 6,9 URD 30 E F 0063 J300089C C30UD69V80EF 6,9 URD 30 E F 0080 K300090C PC30UD69V100EF 6,9 URD 30 E F 00 L300091C PC30UD69V125EF 6,9 URD 30 E F 0125 M300092C 30UD69V160EF 6,9 URD 30 E F 0160 N300093C PC30UD69V200EF 6,9 URD 30 E F 200 P300094C PC30UD69V250EF 6,9 URD 30 E F 0250 Q300095C 30UD69V315EF 6,9 URD 30 E F 0315 300096C PC30UD69V350EF 6,9 URD 30 E F 350 S300097C PC30UD69V400EF 6,9 URD 30 E F 0400 N239120F BBB32F1 S GP FUSE HOLDER BBB32 FOR F1 300101C PC30UD69V125ESF 6,9 URD 30 ES F 0125 Y300102C PC30UD69V160ESF 6,9 URD 30 ES F 0160 Z300103C PC30UD69V200ESF 9 URD 30 ES F 0200 300104C PC30UD69V250ESF 6,9 URD 30 ES F 0250 B300105C PC30UD69V315ESF 6,9 URD 30 ES F 0315 C300106C C30UD69V350ESF ,9 URD 30 ES F 0350

لوکس متر (luxmeter) / روشنایی سنج/ لایت متر/ نور سنج چیست و در چه مناطقی استفاده می گردد؟

لوکس متر (luxmeter) / روشنایی سنج/ لایت متر/ نور سنج چیست و در چه مناطقی استفاده می گردد؟



میزان شدت روشنایی است که از یک شمع در فاصله یک متری بر یک سطح وارد میشود. واحد های رایج سنجش شدت روشنایی لوکس  – LUX فوت کندل FC   است.  FC=10.76LUX

طبق تعریف یک لوکس میزان نور حاصل از یک شمع بر روی یک صفحه در فاصله 1 متری است و لومن (lumen) واحد اندازه گیری میزان نور در منبع تولید کننده در تمام جهات می‌باشد. اما لوکس شدت نور دریافتی در یک نقطه را نشان می‌دهد. از لومن زمانی می‌توان استفاده کرد که دو منبع نور از یک نوع را با هم مقایسه کنیم اما لوکس برای مقایسه نور منابع غیر همگون مناسب است زیرا بر نور دریافتی تأکید دارد.

FCC = Federal Communication Comission
Lux = Lumens Per Squave Meter

میزان شدت روشنایی در مکان ها با توجه به نوع کاربرد آنها متفاوت است. عموما نورسنج ها برای اندازه گیری نور در فواصل نسبتا دور مورد استفاده قرار می گیرد.دانستن اینکه یک سطح تا چه اندازه در معرض تابش نور قرار گرفته مهم است،چرا که انسان باید بر روی این سطح،کار خود را بدون خسته کردن چشم خود انجام دهد.
در استانداردهای مهندسی و مقررات ملی ساختمان برای هر مكانی نسبت به کارایی آن میزانی از شدت روشنایی مورد نیاز است.

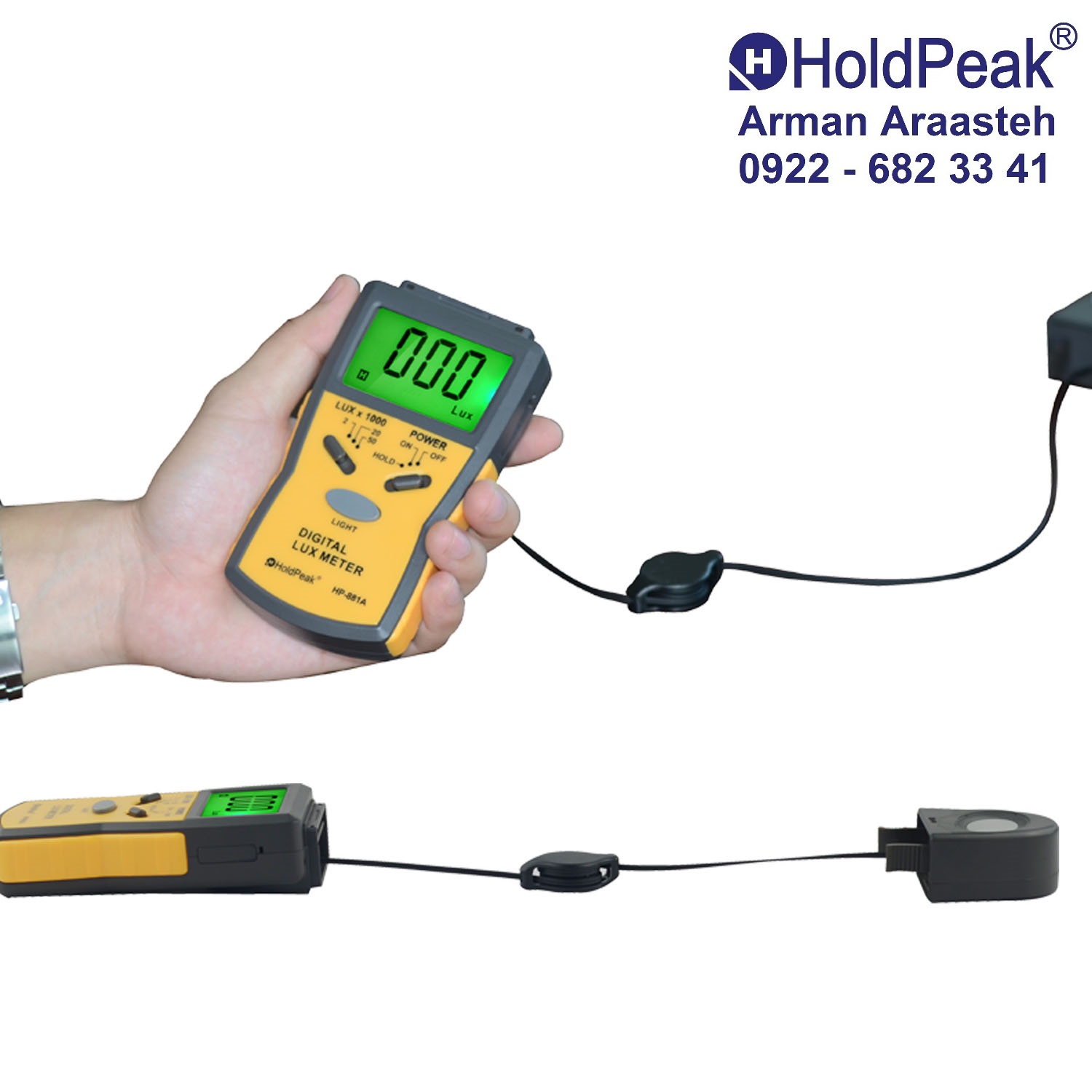

برای اندازه گیری میزان شدت روشنایی وسایل و ابزار هایی ساخته شده است.این ابزارها لوکس متر - نور سنج یا لایت متر نام دارد.  لوكس متر وسیله اندازه گیری «شدت روشنایی» با واحد lux می باشد، دستگاه مورد نظر «شدت نور» بر سطح سنسور را حس نموده و با توجه به ضرایب تبدیل اختصاص داده شده به دستگاه دیجیتالی شدت روشنایی محلی كه سنسور در آن واقع است را نشان می دهد.

در استانداردهای مهندسی برای هر مكانی با توجه به كاربری آن میزانی از شدت روشنایی در نظر گرفته شده است كه جداول آنها به تفكیك كاربری های متفاوت، حداقل و حداكثر و شدت روشنایی مورد نیاز و حتی شدت روشنایی پیشنهادی را معین كرده است و بر اساس آنها میتوان شدت نور یک محیط را بصورت استاندارد با نرم افزارهای كامپیوتری dialux یا calclux و یا بصورت دستی محاسبه و طراحی كرد.

از نظر فنی دانستن اینکه یک سطح تا چه اندازه زیر تابش نور قرار گرفته مهم است، زیرا انسان مایل است بر روی این سطح، اشیاء را بدون خسته کردن چشم با تابش نور معینی ببینید. واحد شدت روشنایی لوکس است. شدت روشنایی یک لوکس عبارتست از روشنایی حاصل از تابش یک لومن بر سطحی به مساحت یک متر مربع. از آنجا که چشم قادر به تعیین شدت روشنایی نیست، برای سنجش آن از دستگاهی کوچک به نام لوکس متر استفاده می شود.

بطور مثال شدت روشنایی خورشید در یک روز تابستان 100000 لوکس و شدت روشنایی ماه در یک شب مهتابی 15/0 لوکس است. نوری را که یک لامپ تنگستن 60 وات به میز تحریر شما می رساند حدود 100 لوکس می باشد

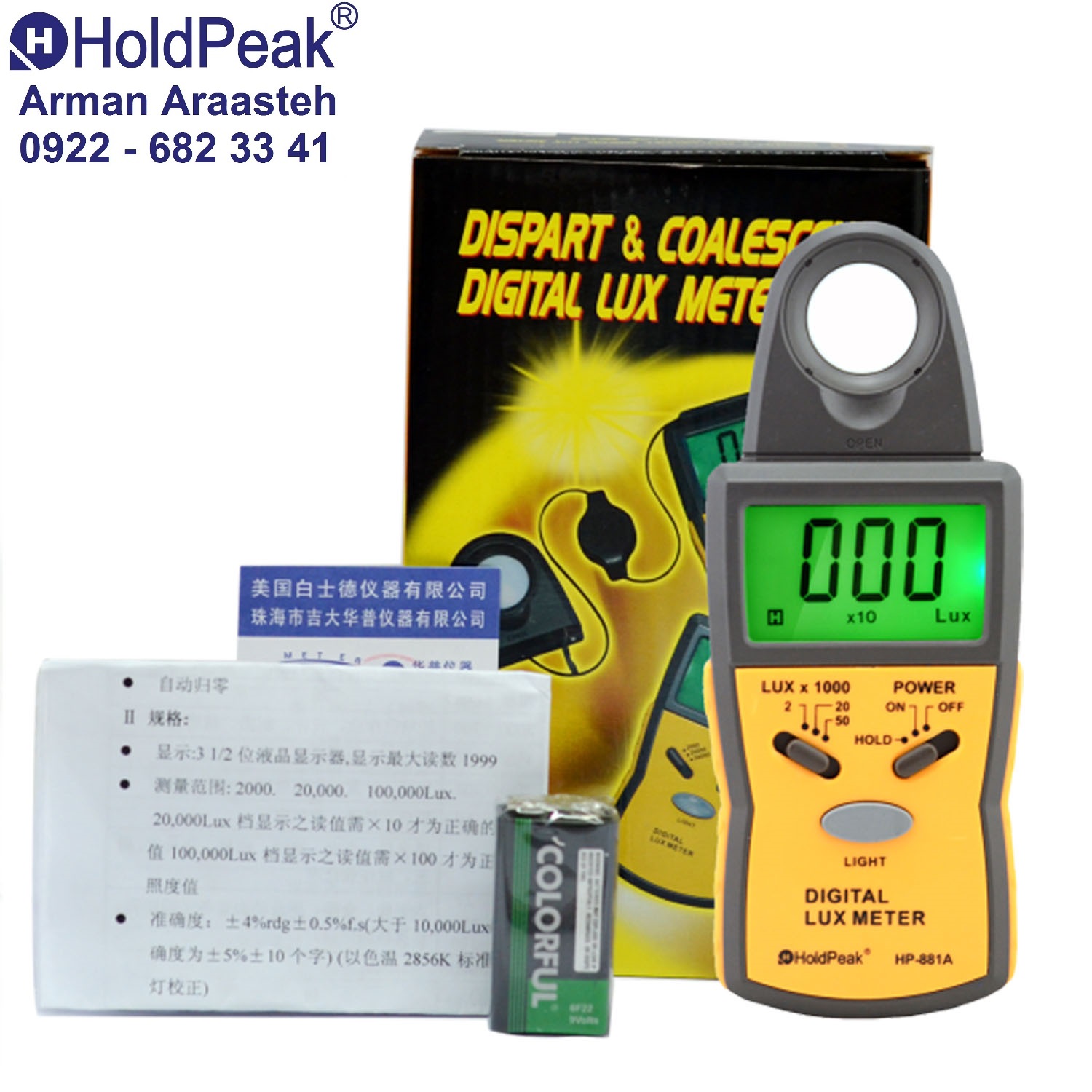

ویژگی های دستگاه لوکس متر:

1.  اهرمهای اندازه گیری کننده نور در محدوده 0.1 تا100، 000لوکس،0.01 تا 10,000 فوت کندل
2. دقت بالا و پاسخ سریع
3.  دارای حافظه نگهداری اطلاعات
4.  نمایش علامات برای خواندن آسان
5.  صفر کردن اتوماتیک
6.  صفحه نمایش: 3  digit 1.2  LCD
7.  قابلیت تکرار: % 2 +_
8.  مشخصه دمایی:   / %0.1 +_
9.  طول عمر باتری200 ساعت
10.  رطوبت و حرارت اجرایی: 0 تا 40cو70%رطوبت نسبی
11. منبع قدرت: یک باتری 9ولت
12.  وزن: تقریبا 250 گرم
13.  ضمایم: کیف حمل، راهنمای کار بادستگاه و باتری

میزان نور در محیط‌ های مختلف بر اساس استاندارد به قرار زیر است:

محيط سرپوشيده	ميزان نور بر حسب لوکس
انبار	20-75 lux
پله‌هاي اظطراري	30-75 lux
راهرو و راه پله	75-200 lux
فروشگاه	75-300 lux
اتاق‌هاي اداري	300-500 lux
بانک‌ها	200-1000 lux
خطوط مونتاژ	300-1000 lux
محيط سرباز	ميزان نور بر حسب لوکس
هواي آفتابي	10000-1000000 lux
آسمان ابري	100-10000 lux
هواي گرگ و ميش	1-10 lux
آسمان مهتابي	0.1-1 lux
شب ابري	0.01-0.1 lux
آسمان با ستاره ها (بدون ماه)	0.001-0.01 lux
ستاره و ابري	0.0001-0.001 lux



HX6356XSHC 32K x 8 STATIC RAM-SOI Honeywell Sensing    226   X6356XSHT 32K x 8 STATIC RAM-SOI Honeywell Sensing  227 HX6356XSNC 32K x 8 STATIC RAM-SOI  oneywell Sensing  228 HX6356XSNT 32K x 8 STATIC RAM-SOI Honeywell Sensing  229 HX6356XSRC 32K x    TATIC RAM-SOI Honeywell Sensing  230 HX6356XSRT 32K x 8 STATIC RAM-SOI Honeywell Sensing  231  X6356XVFC 32K x 8 STATIC RAM-SOI Honeywell Sensing  232 HX6356XVFT 32K x 8 STATIC RAM-SOI  oneywell Sensing  233 HX6356XVHC 32K x 8 STATIC RAM-SOI Honeywell Sensing  234 HX6356XVHT 32K x    TATIC RAM-SOI Honeywell Sensing  235 HX6356XVNC 32K x 8 STATIC RAM-SOI Honeywell Sensing  236 X6356XVNT 32K x 8 STATIC RAM-SOI Honeywell Sensing   237 HX6356XVRT 32K x 8 STATIC RAM-SOI  oneywell Sensing  238 HX6656 32K x 8 ROM-SOI Honeywell Sensing  239 HX6656-BFC 32K x 8 ROM-SOI  oneywell Sensing  240 HX6656-BFT 32K x 8 ROM-SOI Honeywell Sensing  241 HX6656-BHC 32K x 8 ROM- OI Honeywell Sensing  242 HX6656-BNC 32K x 8 ROM-SOI Honeywell Sensing  243 HX6656-BNT 32K x 8  OM-SOI Honeywell Sensing   244 HX6656-BRC 32K x 8 ROM-SOI Honeywell Sensing  245 HX6656-BRT 32K   8 ROM-SOI Honeywell Sensing   46 HX6656-EFC 32K x 8 ROM-SOI Honeywell Sensing  247 HX6656-EFT  2K x 8 ROM-SOI Honeywell Sensing  248 HX6656-EHC 32K x 8 ROM-SOI Honeywell Sensing 249 HX6656-  HT 32K x 8 ROM-SOI Honeywell Sensing   50 HX6656-ENC 32K x 8 ROM-SOI Honeywell Sensing  e & Linde Encoder  Leine & Linde Encoder  ( 18690010 1024)  ( 6890002 512)  ( 860900220 1024)  (   tikel  or 685004211 8192)  ( discription for 18690010 1024)    generation 522006351)  ( name 860900220  024)  ( same construction 18690010 1024)  (replacement for 06401211 and 632051211)  ( 18690010 RES 2048      690010 ) 9 30V  ( NAME 522006351 )  ( 522 006351 1024 )  6390940 25 "Leine Linde"   522 006351 1024  525626391   530011051 125 9 30VDC580480 01 "Leine & Linde Encoders"    685 900001 R684502951  06301341 RES 800 12 30V  6806341   068900002   512 12 30VDC 7301911  8690010   8690010 1024  16390410 1024  18690010"Leine Linde"  18690010 1024 9 30VDC  18690010 2048  392911 05  507687  9   07687 09 512 P  507689 02   507712 07 "Leine & Linde Encoders" 507712 97  515398 78 3600  520  26051 0360  521006351   22006351   30 006351 100  30006351   670 001918  685 504 951 840900025   eine & Linde Encoder  861 007455 2048  861 308916 1024   861 308916 2500 861 900160 1024  861  00160 2500  86100 7455  86100 7455 1024   86100 7955 1024  61007455  861007455 1024  861007455  048  861007456   61900220 "Leine & Linde Encoders"   865027394  RS521006351 0512 9 30V  SI 593   92904 02  861 007556 1024+01300301    861 007556 2048+01300301   2010009  Leine & Linde Encoder    1208013 200  01208013 TORQUE ARM  208014   1208014 320    1208014 5W  01209051 (10m)  01209051 (2m)  01209051 (6m)   1209090"Leine Linde"  01209092 17pin  1210110  1300210  1300214  1300301   1300320 "Leine Linde Encoder"  1300330   806031  05806031 1024P 18 30V S N 0340072    6301341 800  6306041 1000   06390240 1000  06390240 1000 P  06390240 2500 06390240 2500 P  6390950  06390950 ( 2500)  0639105 1000  068 90000 1024 18 30VDC   6890000"Leine Linde"  06890000 1024  06890000 1024 18 30V  06890000 Ser 13240414  6890002   6890002 512  073 01 511  073 01 911  Leine & Linde Encoder  086 900210 1200   08690010 1024 P 08690010 600  08690010 600   61207455 600 1209092  1209092 WITH PLUG  12110484    00301   3030379  15422426   16390410  7 pin  ONNECTOR 01209092 5mts  17pin EML free length less than 20m  18 30VDC  186 90010 2048  186   211   24P SHAFT 12Ømm   8607311  18690010 1024  18690010 2048 2048   8690010 861007455 1024  18690010 RES 2048  18690010 RES 2048 VOLT 12 30V  18690010 SER 21330418  18690011 1024  18690210"Leine Linde" 18690210 1024   18690210 861007456 1024  19035419      20° to +80°C   20390769   23350135 "Leine Linde Encoder"  24480501  2500P bore 12mmØ 9 30VDC  256P radial cable m   25bit 9 36V cable 5m  310001185 1024  320008951 500 392904 02 0 30VDC  392904 36  392911 12  464333232  466 33 2232 Ø6 Ø10  47019  47033 10 10  47033 11 11  47033 3232 10*10   7033 3232 10  0   7033 3333 11*11 47033 3333 11 11   507670 01"Leine Linde Encoder"  507670 30  507670 37"Leine  inde"  507674 03 ( RSI 503 )  507674 03 1024  507674 Encoder 507687 01   507687 01 ( generation)  507687 01 1024  507687 03  507689 01  507689 02 1024  507689 05  507689 1024  507712 07 360  507729 04 RSI 503 52 10wf 5VDC  507735 01 1024 507735 01 1024 10 Pin MS + 2m Cable  507737 01   507737 02  513034 02 1024 (522 006351)   1303402       51303402 1024P  513427 01 513427 01 30V   500  513427 02 513427 02 100   513427 02 100 IP65 9 30V  513427 02 Encoder Leine & Linde Encoder   514510 07 5000 514582 15 10000  514582 21 8192  515398 16   15398 21  515398 55   515402 03"Leine    inde Encoders"  515402 03 2500P ( ID ) 515402 06   515415 19   515837"Leine Linde"  16176 02  516176  0  516176 44  516176 9 30VDC 400  516176 9 30VDC 80  516176 stands for Series  516181 516355 03   516355 12  517516 07 ( ID )  517601 01 1000P 517601 01 3500   517890 09 518492"Leine Linde   ncoder"  519628 09  519628 09（NM701XR1）  19846 05   520 00 6351 1024   20 00 6351 1024P  20    6051 0512 512  520 026011 360  520 026051 360  520006951 2048 520021051   521 006351 0512  21   06351 1024  521 006351 512  521 006951 1024  521006351 512  521006351 S N 19430372  Leine &  inde Encoder  521590 01 100  521590 01+53568 02 S N 500130  522 00 6351 1024 ( )  522 006351    6890000  522 006351 xxxx  522006351 (1024)  522006351 RES 1024  522006351 Ser 23320035  525  26391 1024 1024  525 900016  525626391 Ser 19110216  525900014   527575 01"Leine & Linde ncoders"   30 006152 5000   30 006352 3600   30006152 (5000PR 9 30VDC)  530006152 5000   530006351 1024 ( number) 530006351 9 30 V  530006352 (3600PR 9 30VDC)  530006352 3600  530016051  530016051 1024  533899 01  540 005251 1024  541637 01 300 548393 can be defined   xactly after ordering!  549850 01  549856 01  560 007051 2500  560 007351 50   560007051"Leine & inde Encoders"  562 007351 1024  562 007351 1024 516176 05  562007251  562007251 516181 15  62007951 2000   Leine & Linde Encoder  562007952 5 Meter 517176 18   570006351 SER 14220475  93521590 01   10900120 (9 30VDC)   624562 01 631503 01    20001251 1024  632001952   32006151  500  632026051 2048  632026051 2048 513427 06   32051211  632051251 2500   632900001 5000 P 632900001 same in design   632900410 1024670 516980 X040 ATI SYSTEMS  670 516980 X040 ATI   YSTEMS 5 Meter 670001918 SER 19250463  671516380 X270 72 416083 4096 672111013 4096   684  4211   84 502951  84 505951   684 505951 Line Linde  684002211  684004211  684305281 684305281 9   6VDC 512 684502951   684505951  684505951 12m  684505951 12MM 684900110"Leine Linde   ncoder"  685 004211 8192  685 304281  685 305281  685 504951 685304281   685504951  890000  Leine & Linde Encoder  71781004 ( 1000)  76 1024 WITH COUPLING 47033 10 10  8 S 64521 9006D 8VDC    801 308916 2000 801 308916 400  40 9000025"Leine Linde Encoder"  841910003 1024  841910004 2048  850 009576 10000  850 0099  850 019456 4096   50 1089  850 209356 300   50 209356 X   50009256  024  50009356 5000   850009976 1024  850209356  855 900 020 1024  855900014 2048  860900220  860900220 1024 860900225   861 0 7455 861 007356 2048   861 007415 1024  861 00745 1024  861 07455   861 007455 1024   861 007455 1024 Leine Linde 861 007455 2048 MECHANICAL 0(STANDARD)  861 007456 1024  861 007456 2048  861 007556 1024  861 008356 1024 (with 1 5 mtrs cable)  61   08356 2048  861 017356 1024  861 107356 1024  861 107356 5000   61 107956 10000 861 107956 1024  861 107956 1024 5Meter    61 108556 1000 9 30V 1000  861 108556 2048  861 108556 4096 9 30V 4096  861 108956 1024  861 118956 2048  861 207416 512  861 307455 400 861 308916 1500   61 308916 400   861 308916 500  861 900112 2048  861 900220   61 900220 1000  861 900220 10224  61 900220 1024  861 900220 1024 (HEAVY DUTY ) 861 900220 1024 + TORQUE ARM ( 01208014)   861 900220 2048  861  00220 4096  861007455 1024 HTL  861007455 1024P  861007455 2048P  861007455 2048P R    861007455 INCREMENTAL ENCODER861007456 1024   861007456 2048   861007556 1024 861008356   048 "Leine & Linde Encoders" 861008455 1024  61107356 1024    61107356 2048  861107955 1024  861108976 1024   861117456 4096 K6KF   611207455 861207455 1024  861308916(2000PLS REV) 861308916(300PLS REV)   861308916 1500  861308916 500   61900010  861900010 2048P LEINE LINDE  861900110 1024  861900160 1024   61900160 2500  86190020  861900220 1024 861900220 2048 861900220 9 30VDC 1024   861900220 9 30Vdc 1024 HTL  8619002200 1024  Leine & Linde  862 007356  048  862 108225 2048  862 209126 2048  862 228157 2048 "Leine & Linde"  62209116 2500   862209116  500 + torque arm 01208014 L=460mm  862209126 2  862209126 2048  862209126 2048 + torque arm  1208014 L=460mm  862228157 2048  865 007391 1024   65 007391 1024 1024   65 007494 1024  865  17394 1024 "Leine & Linde Encoders"   865 017491  65007994 (25080294) 2048 9 30v   65007994 2048   48  865027494  865027594 2048 865027594 2048 2048   865118394 SN 25510644 865127994(25080294)  86512994  865900062   865900172 2048 "Leine & Linde"   66007391  878008851  ANOTHER name 549849 01  before 06890000 1024  efore 18690210 1024    efore 860900220 1024  before 860900225 1024  before R684502951  ode 01300330   ode 507664 2048  Code 507664 XXXX  Code 549850 1  Compact 600CNC ( 1000) Compact 600CNC ( 2500)   ONNECTOR 01209092 CONNECTOR   0 pin cod 00201012  CONNECTOR 17pin cod 01209092(5mts)  COUPLING 466 41 3232 "Leine Linde  ncoder"   OUPLING 47033 10 10 COUPLING 47033 11 11 Detector (ψ12MM) 861007355 2048  Detector 61008355 2048   Encoder 685204251  Encoder 861007255 1024 with 2m cable   ncoder coupling 468 33 2 32   for 06390940  Leine & Linde  Incr EncoderXH861 incremental encoder 861 007356 1024  incremental encoder 861 007956 1024   IS A684 004211 25bit  ISA672 016 153 4096  KFH F A 0 0 180  20   ODSKIVA 185 186 2048  M N 064012111024  M5 01208013  Multiturn Profibus  name 560 007051 2048    TOLINK RECEIVER 01300331 FO REC  OPTOLINK TRANSMITTER 01300320 FO TRA  order code 861  07455   048  Order Code 861900220 2048 eiheXH C 861 16 mm rad PG 9 30V   RH560  RH560 007351 0500  H560   07351 0500 392911 04  RH560 1024 12 MM HOLLOW SHAFT  RH560007351 RH560007351 392911 60   RH56007051 2048  RH562  RH562 007251 400   H562 007251 80   H562 7951 2000  RH562007951 1000  RHI 503 56  RHI 503 57 400P "Leine & Linde"   HI 503 57 80P RHI 593 527575 01   RS 522 006351 1024  RS520026051  RS521006351 0512  RS521006351 1024  RS521006351 1024 9 30V  RS521006351 1024 9  0V cable 1 5m   S521006351 1024 9 30V DC   RS521006351 1024 9 30VDCRS540006251   RS540006251  19668 02 "Leine Linde Encoder"  RSD525 0063 1200 1200  RSI 503  RSI 593 52 Ø10wf 9 30 VDC  RSI  9352   coder  RSI 59352 shaft 10Ø 1024 "Leine & Linde"  RSI503 52  RSI503 61   RSI593  RSI593 507687 03  RSI593 9 30V 2048 RSI593 diameter 10 WITH FACE  RSI5935070687 03  XH861 12mm rad PG 9 30V  XH861 900220 1024  XH861900220   46433 00046433 membrane coupling  001 EL2 ACC 0023   0201009  NNECTOR  208001   046833 3232    006351 1024 RS521 ( 507687 01) 01 TP D 816289   1208014 15CM  01208014 460mm  1209030   1209092 5m  01209092 connector  1210202  1211002   1211002  ONNECTOR with 2M CABLE  1211102  1300331 06391050 1000   064 01211 1024 A+B+Z DC5V 1024P R  SI 503 63 519846 05  06401211 1024  06806341 360  068900002 512  085 90 110 1024 CABLE 1 5M  168  3 3232 "Leine & Linde"  18690010 2048 12 30V   18690010 2048 order 861 007455 2048   8690200 1024  2 30V    20008951 500P 9 30V 39204 01 "Leine & Linde Encoders"  392904 04   92904 36 RSI 503 51 392904 36 RSI 503 51 ø10wf 9 30Vdc 100 HTL Ra cab 464 33 2232 10x6mm  466 33 2232  468 33 3232   68333232  47033 3232 BORE DIAMETER 10 10M   7033 3232 membrane coupling   47033 BORE  IAMETER 11 11M 50357 400   50357 80 507496 15   507670 30 3m cable 507670 up to 2500   507670 up o 5000   507670 XX  507674  507687 0 507687 05   507689 02 06890000 1024 9 30V 1 5m RS 522 006351  024  507689 07 ( )  507689 XX  507729 04  507735 01 1024 10PIN MS+2M CABLE   08670 30 "Leine &  inde"  508670 30 3m cable  51 541 5 02  513034 02 513034 02 1024   513427 01 1500 513427 02 100  65   V   13427 02 100 IP65 9 30VDC 100 Ps  513427 2 1024 SHAFT 10MM   14510 07  514582 14 RSI 503 61  0wf 9 30Vdc 10000 HTL Ra cab 1 5m  514582 14 10000 1 5m  514582 15 10000 10m   14582 15 10000   m cable   14582 16 4096 5m  515398 07  515398 08  515398 78 515837 09  516176 17  516176 400  H562 007251 400）  516176 66 "Leine & Linde"  516176 80 （RH562 007251 80）  517601 01 1000   20  26011 36OP  520 026012 3600  521 006351 256  21006351 1024P  521006351 512P 9 30V   522 00 6351  024  522 006351  522006351 1024  522006351 1024 12 30V  525 900016 1024 6350  525 900016 6350  024   25006391 225 20   259000014 1024  525900014 1024   30 006312 120  30 011051 0125    33981 01   mpatible to 16390410 533981 01 compatible to 16390410 Special item   538411 01   540006251 1024 549845 01  562 158211 1024   76218 01 684002211  576640 01  580509 02  580509 05  599822 02 1 5m   able 5m 560006351 100   Meter 516176 14  610900120 up to 180   610900120 up to 2500 610900120  p      000  631503 01 3m cable 6320 06851 100PLUS cable 3M   350 1024  670001318 256 Absolut Encoder  670001918   70001918 07301911 RES256GRAY 5V   70900032  684 305281  684305281 9 36V SHAFT  2MM  684305281 Encoder  684505951 ( P needed) 684505951 1024  685 304281 Encoder   685 304281   TH COUPLING 47033 10 10  685 504951 L+L  85204251 SSI   685304281 9 36V CABLE 5M SHAFT 10MM   41 910004   850 0099(5mts) 850 1089(5mts)76 1024  850009976 1024 Encoder   55 900 020 1024 CABLE    M  855 900014 2048  855900020 1024 861 00 7455 1024   861 007455 1024 1024 9 30V   61 007455  024P 861 1024 Hollow haft Ø 16 mm  861 1024 Hollow Shaft dia 16mm   861 107955 1024  861 108556  00   61 108556 4000  861 207455 1024  861 308916 2000  861 900110 1024  861 900220 1024  60900220 1024 861 900220 1024 before 860900220 1024   861 900220 1024 formerly 860900220 1024  861 900225 1024  861007355 1024  861007355 2048 861007356 2048   861007356 5000  861007455  024 9 30V  861007455 1024P R 9 30V  861007455 2048 XH861   61007456 2048 I U  861007556 1024P R    0V  861007556 2048 861007955 1024   861008355 2048  861008356 1024  86107455 1024 with ADS  861107455 1024  861308916 2000  861308916 300  861900220 (P1024)  865 007394 1024 1024  865  07494 1024 1024  865 007994 2048 2048  865 017491 2000 2000  865 027394 1024 1024  865 027494  024 1024  865 027594 2048 2048   65 118394 5000 865 128494 2048 2048  865 900172 1024 2048   865   00172 2048 1024  865 900172 2048 2048  9 30 VDC 861900010 2040  Analog Absolute Encoder RSA 506  3   nother description 549849 01  CABLE RADIL2048 Supply 9 30 Vdc Outpur 2048 CLS Part  code RH560  07351 1000  compatible 08690010  ENCODER  Encoder 861 007455 2048   ncoder RSI 503  Encoder  SI503 63 Encoder RSI593 52   for Compact 600CNC(577 88)  FOR ENCODER 01208014   ormerly  60900220 1024  HTL RS 422 01300301 HUCO FLEX M (464 33 3232)  Including the 01208014   NCREMENTAL 520 026011 0360  Incremental Encoder 861  Incremental Encoder 862 with ADS  is 07689   2  NM 701 NR1  OPTICAL ANALOG ENCODER  OptoLink Transmitter  OPTPLINK RECEIVER  Please note the  07712 97 does not exist  RHI 504 57 12ths 9 30Vdc 300 HTL Ra 12Peml  RHI 593 57  RHI503 56 100  RHI503 56 2048  RHI503 57 20   S 522 006351 1024  RSI593 52   RS1593 52  RSA608 61sp 10mm 9 36VDC  RSD 525 shaft 6mm with flange synchroflange  RSI 503 360  RSI 503 502 360 Ps  RSI 503 51  RSI 503 51  10wf 9 30Vdc 100 HTL Ra cab  RSI 503 51 Ø10wf 9 30VDC 100 HTL Ra cab 1 5m  RSI 503 52  RSI 503 52  NCODER  RSI 503 61 ø10wf 9 30Vdc 4096 HTL Ra cab 5m  RSI 503 63  RSI 503 63 wf 9 30VDC 2500 HTL   RSI 503 shaft 10mm with face RSI 50352  RSI 50363  RSI 593 51  RSI 593 52 1 5mcab   SI 593 63533981 01  RSI 59352   SI503 51 1024  RSI503 63  RSI50363 dia 6WF9 30VDC  RSI50363 dia 6WF9 30VDC 2500 HTL   RSI50363Dia6WF9 30VDC2500 HTL RA 12PEML  Serial 26160585  Series 862 can not be offered  Series  H     1  Series XH C 861 16 mm rad PG 9 30V  XH861  XH861900220 1024

Lenord + Bauer   ZFN05 0  ZFN0264.1  ZFN0104.3   FN 0848 ZFN 0805   ZFN 0804 ZFN 0790   ZFN 0744  ZFN 0715  ZFN 0610  ZFN 0590  ZFN 0589  ZFN 0581 ZFN 0557 Lenord + Bauer  ZFN 0449   ZFN 0390.0 ZFN 0382.0  ZFN 0268.2  ZFN 0053.6ZF 0442.0  ZAN 5. 0256.090.0  ZAN 5. 0256.075.0  ZAN 5. 0256.070.0  ZAN 5. 0256.065.0   AN 5. 0256.060.0  ZAN 5. 0256.058.0  ZAN 5. 0256.055.0  Lenord + Bauer  ZAN 5.  250.085.0  ZAN 5. 0250.025.0  ZAN 5. 0200.060.0  ZAN 5. 0200.050.0   ZAN 5. 0200.012.0  ZAN 5.  128.012.0  ZAN 5. 0125.012.0  ZAN 5. 0100.020.0  ZAN 5. 0100.012.0 ZAN 3. 0512.110.0    AN 3.  512.090.0  ZAN 3. 0512.065.0  ZAN 3. 0512.025.0  ZAN 3. 0500.025.0  ZAN 3. 0360.060.0  ZAN 3.  360.025.0  ZAN 3. 0256.050.0   AN 3. 0256.045.0  ZAN 3. 0256.040.0   ZAN 3. 0256.035.0  ZAN 3.   56.012.0  ZAN 3. 0250.012.0  ZA 5. 0256.025.0  Lenord + Bauer ZA 5. 0200.012.0  ZA 5. 0128.012.0   ZA 5. 125.012.0   ZA 5. 0100.012.0   A 3. 0512.025.0 ZA 3. 0500.025.0   ZA 3. 0360.025.0  ZA 3. 0256.012.0  ZA  . 0250.045.0   A 3. 0250.012.0   A 206 SL 1022    L 1021  SL 1020  SK 206   G 111  enord + Bauer   PG  70.GO  PG 170.6  PG 170.2  PG 170.1   W 92  MW 52  MRM 5001  MRM 500.12  MRM 500.10  MRG  00.12 MRG 500.10  ML 1020   MK 8 MK 12    F23501  MF 121   B 206  B 150   MA 262  MA 205  LD2020.000  D2010.000   LD2006.000  LD2003.000  LD100  LD100  LD 2406 M-EC  LD 2406 M  LD 2406 A- C  LD 2406 A LD 2403 S   enord + Bauer   LD 2403 A-EC  D 2403 A   LD 2120. P  LD 2110. P  LD 2110  D  106. P  LD 2106  LD 2103. P  LB 200  LB 150  KM129 RD 050  KM129 RD 020   M129 RD 018 KM129 RD   15  KM129 RD 012  KM129 RD 010 KM129 RD 007   KM129 RD 006 KM129 RD 005  KM129 RD 004   KM129 RD 003  KM129 RD 002  KM129 CB 020  KM129 CB 018  KM129 CB 015  KM129 CB 010   KM129     6  KM129 CB 005  KM129 CB 004  KM129 CB 003   M129 BC 050  KM129 BB 015  M129 BB 012  KM129  B  10   KM129 BB 007 KM129 BB 006 KM129 BB 005  KM129 BB 004  KM129 BB 003  KM129 BB 002  KL 260  KL 200   K 14    W 76  GW 66  GW 600  GW 170.07  GW 170.06 GG 66   GG 600  G 170.07  GG 170.06   GG   70GG 126   EL8819 0G0   GEL8819 0F0  EL8810 0D6   GEL8810 0D5  GEL8810 0D3  GEL8810 0D2  EL8810   D1  GEL8246  GEL8245   GEL8240   EL8235  GEL8230  GEL8190 AB BB900  EL8190 AB BB000   GEL8190 A0   000 GEL8190 A0 AA000   GEL8190 A0 00910 GEL8190 A0 00010   EL8180 A0 S0 000  GEL8180 A0 A0 000   GEL295 Y 024  GEL293CV- 002000L003  EL293CV- 002000L001   EL293BV- 002000L003  GEL293BV-   2000L001   GEL293BV- 000200I031 GEL293AV- 002000L003  GEL293AV- 002000L001   GEL293AV-  00040L013  GEL293AV- 000040L011 GEL293-XN 010000L033   GEL293-XN 001024L003  GEL293-XN  01024L001  GEL293-XN 001024I003  GEL293-XN 001024I001 GEL293-X- 002000L033   GEL293-X- 01024L003   GEL293-X- 001024L001  GEL293-X- 001024I001 GEL293-X- 001000L033   GEL293-X-  00400L053 GEL293-X 000400L053  GEL293-VN 005000L053  GEL293-VN 002500L031 GEL293-VN    2500L001 GEL293-VN 001200I021   GEL293-VN 000500L031  GEL293-VN 000330L001  GEL293-VN  00250L001   EL293-VN 000200L053 GEL293-VN 000200L003   GEL293-VN 000125L001  EL293-VN  00050L023  GEL293-VN 000050L021  GEL293-VN 000040L031   GEL293-V- 100000L013  GEL293-V-  10000L013 GEL293-V- 005000L031 GEL293-V- 002896L053  GEL293-V- 002500I033  GEL293-V-   02500I031 GEL293-V- 002048L013   GEL293-V- 002048L011  GEL293-V- 002000L003  GEL293-V-  01600L013   GEL293-V- 001024I031  EL293-V- 001000L013  GEL293-V- 001000L003  GEL293-V-  01000L001  Lenord+Bauer Encoder  GEL293-V- 000204I003  GEL293-V- 000200L011  GEL293-V-  00126I003  GEL293-V- 000120L031  GEL293-V- 000120L013  GEL293-V- 000120L011  GEL293-V-  00060L031  GEL293-UN 010000L033  GEL293-UN 005000L033  GEL293-UN 002500L031 GEL293-UN 001024L001   GEL293-TN 010000L033  GEL293-TN 010000L001   GEL293-TN  02500L021 GEL293-TN 001024L033   GEL293-TN 001024L031  GEL293-T- 001000L053  GEL293-T- 001000L033  GEL293-SN 03600G021S  GEL293 V 002500I031 GEL292BV- 004096L011   GEL292A-- 000000L053  GEL292-V- 001600L013  GEL292-V- 001000L013  GEL292-T- 008000L031  GEL292-T- 008000I031  GEL260CV- 004000B033  GEL260C-- 000000B233  GEL260C-- 000000B201  GEL260C-- 000000B033  GEL260C-- 000000B001  GEL260C-- 000000A001  GEL260BV- 000500A231  GEL260BV- 000200A001 GEL260BSN 000500B233  GEL260BSN 000500B201   GEL260BS- 000500B201  GEL260B-- 000000F101  GEL260B-- 000000B201  GEL260B-- 000000B011  GEL260B-- 000000B001  GEL260AVN 001000A001  GEL260AV- 002000F033  GEL260AV- 001416B233  GEL260AV- 001000F001  GEL260AV- 001000B201  GEL260AV- 001000A301  GEL260AV- 001000A201  GEL260AV- 001000A001   EL260AV- 000250B031   EL260AV- 000119B201  GEL260AV- 000100B011   GEL260AS- 000500A231 GEL260-XN 003000D001 GEL260-XN 001024D033   GEL260-XN 001024D031   EL260-XN 001000D333 GEL260-XN 001000C031   GEL260-X- 002500D003  GEL260-VN 010000B051  EL260-VN 002500B231  GEL260-VN 002500B201  GEL260-VN 002500A031  GEL260-VN 002000A011   EL260-VN 001250B001   GEL260-VN 001000B223 GEL260-VN 000628B001  GEL260-VN 000628A711  EL260-VN 000600A001   GEL260-VN 000500B231  GEL260-VN 000500A003  GEL260-VN 000500A001 GEL260-VN 000250B001   GEL260-VN 000100B231  GEL260-VN 000100A031  GEL260-VN 000020A001  GEL260-V- 025000B001   EL260-V- 010000B021  GEL260-V- 010000B001   GEL260-V- 009000A001 GEL260-V- 004096B723  GEL260-V- 002500A011   EL260-V- 002240A003  GEL260-V- 002000A011   EL260-V- 001600B713  GEL260-V- 001500B031 GEL260-V- 001300B211    EL260-V- 001270B221  EL260-  - 001270B021  GEL260-V- 001250B001  GEL260-V- 001024B431  GEL260-V- 001000B731 GEL260-V-   1000B713   EL260-V- 001000B711   EL260-V- 001000B233   GEL260-V- 001000B211  GEL260-V-  01000B201  GEL260-V- 001000B033  GEL260-V- 001000B031  GEL260-V- 001000B011  GEL260-V- 01000B003   Lenord+Bauer Encoder  EL260-V- 000990A233    GEL260-V- 000864B003 GEL260-V- 00750B031   GEL260-V- 000750B001  GEL260-V- 000628A711  GEL260-V- 000512B201  EL260-V-   00500B731 GEL260-V- 000500B713   GEL260-V- 000500B711  GEL260-V- 000500B201  GEL260-V-  00500B033  GEL260-V- 000500B031  GEL260-V- 000500B011  GEL260-V- 000500A023    GEL260-V-  00500A021  GEL260-V- 000450B031  GEL260-V- 000360B201  GEL260-V- 000360A201  GEL260-V-  0360A001   GEL260-V- 000250A001  GEL260-V- 000200B221 GEL260-V- 000200B213    GEL260-V-  0200B003  GEL260-V- 000200A001  GEL260-V- 000180A033   EL260-V- 000096G131  GEL260-V- 00096G033   GEL260-V- 000050B233  GEL260-UN 010240D001   EL260-UN 010000C031  GEL260-UN  04096C001  GEL260-UN 001000C031  GEL260-U- 010000C001  GEL260-U- 004096D021  GEL260-U-  01250D001 GEL260-U- 000322D033  GEL260-TN 010000A001   GEL260-TN 009000C051  GEL260-TN  06000C051 GEL260-TN 005000D001   Lenord+Bauer Encoder   EL260-T- 025000D001  GEL260-T-  04096D001   EL260-T- 001250D001  GEL260-T- 000250C201   EL260-SN 002500A201  EL260-SN  01800B201   GEL260-SN 001800A201  GEL260-SN 000750A253  GEL260-SN 000750A203  GEL260-SN  00750A201  GEL260-SN 000256B001  GEL260-S-

ارت سنج یا زمین سنج (earth tester) چیست و لزوم استفاده از سیستم ارت چیست ؟

ارت سنج یا زمین سنج (earth tester) چیست و لزوم استفاده از سیستم ارت چیست ؟

 ارت سنج یا همان دستگاه تست مقاومت زمین شبیه میگر برای اندازه گیری مقاومت طراحی گردیده با این تفاوت که مقاومت زمین بسیار کمترازعایق های معمول می باشد. در حقیقت رنج میگر در بازه مگا اهم و تستر مقاومت زمین در حدود اهم مبیاشد.از دستگاه تست مقاومت زمین(ارت تستر) معمولا برای اندازه گیری مقاومت بین دو نقطه زمین در حدود 5 یا 10اهم است استفاده میکنند.ارت تسترها معمولا دارای سه عدد کانکشن هستند که به کمک میله ای فلزی امکان اتصال به زمین داشته و به نام الکترودهای جریان، زمین، و پتانسیل شناخته می شوند.

در سایتهای کامپیوتری زمین مناسب از دو بابت حائز اهمیت می‌باشد:

الف ـ حفاظت در مقابل صاعقه و اضافه ولتاژها

ب ـ هم پتانسیل بودن تجهیزات نصب‌شده در سایت و کارکرد صحیح آنها بخصوص تجهیزات دیجیتال و انتقال دیتا با توجه به بکارگیری تجهیزات کامپیوتری جدید.

لزوم استفاده از سیستم ارت سنج(ارت تستر) :

به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می‌شود ، همچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری را باید در جایی خنثی نمائیم . به همین منظور استفاده از سیستم ارت(ارت تستر) و حفاظت از تجهیزات بسیار لازم و ضروری است بعلاوه با افزایش استفاده از سیستمهای دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد.

سیستم ارتینگ در ساختمانهاو کارخانجات جهت جلوگیری از صدمات ناشی از صائقه یا ولتاژ ناگهانی، تعبیه می گردد. لذا برای بررسی صحت سیستم و بررسی امنیت مکان، دانستن مقدار مقاومت زمین یا ارت حائز اهمیت است. یکی از روش های بروز اندازه گیری این مقدار بدون قطع هیچ گونه سیمی یا الکترودی استفاده از ارت تستر کلمپی یا تستر زمین چنگکی می باشد. جهت فهم بیشتر نحوه کاربرد این دستگاه به مثال زیر توجه کنید :

در شکل فوق میخواهیم مقاومت ارت الکترود سبز رنگ را محاسبه کنید. در صورتی که بخواهیم به روش سنتی مقاومت ارت را محاسبه کنیم ابتدا باید الکترود را جدا نموده و به روش سه پل یا ارت تستر های میله ای، مقاومت مربوطه را محاسبه نمود اما برای این نوع سیستم ارتینگ روش بهتری پیشنهاد میگردد. با استفاده از تستر مقاومت ارت کلمپی بدون قطع هیچگونه ارتباطی میتوان مقاومت الکترود سبز رنگ را مشاهده نمود. نحوه اتصال کلمپ به روش زیر می باشد :

نحوه عملکرد تستر زمین کلمپی :

دستگاه تستر زمین کلمپی با محاسبه جریان جاری در حلقه ایجاد شده توسط چندین الکترود زمین، مقاومت الکترود مربوطه را به روش زیر محاسبه میکند.

بطور مثال در شکل 1،  Rx مقاومت مورد نظر ما یعنی مقاومت ارت یا مقاومت الکترود زمین باشد. مقادیر R1، R2 ... Rn مقاومت دیگر ارت های سیستم است.



شکل 1 : نمونه ای از سیستم ارتینگ



 با معادل سازی سیستم شکل 1 در قالب یک مدار الکتریکی، خواهیم داشت (شکل 2) :



شکل 2 : معادل مدار الکتریکی شکل



مطابق شکل 3، در دستگاه ارت تستر کلمپی با اعمال ولتاژ V توسط ترانسفورماتور CT1 ،جریان I متناسب با مقاومت ارت ایجاد می گردد. با آشکار سازی جریان I توسط ترانسفورماتور آشکارساز CT2، مقاومت ارت یا Rx محاسبه می گردد.



شکل 3 : محاسبه مقاومت زمین



نتیجه گیری مهم:

روش کلمپی تنها مناسب سیستم های چند ارتی می باشد و برای محاسبه ارت تک استفاده نمیگردد. لذا وجود حداقل سه ارت در حلقه الزامی است. در نتیجه هر چه تعداد Ri بیشتر باشد نتیجه حاصله دقیق تر خواهد بود.


به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ(ارت تستر) عبارتند از :

1ـ حفاظت و ایمنی جان انسان
2 ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
3ـ فراهم آوردن شرایط ایده‌ال جهت کار
4 ـ جلوگیری از ولتاژ تماسی
5ـ حذف ولتاژ اضافی
6 ـ جلوگیری از ولتاژهای ناخواسته و صاعقه
7 ـ اطمینان از قابلیت کار الکتریکی

چاه ارت چیست؟

به معناي زمين مي باشد كه در صنعت برق به آن سيستم اتصال زمين مي گويند. وظيفه اصلي سيستم ارتينگ (ارت سنج) اين است كه هر جريان الكتريكي كه وارد اين سيستم شد را به طور كامل به زمين منتقل كند.سيستم ارتينگ متشكل از چاه ارت و سيم متصل به چاه مي باشد. اگر ما بدنه تمام دستگاههاي برقي اعم از صنعتي و مخابراتي و خانگي و...و يا به طور كلي هرنوع مصرف كننده برق را توسط يك رشته سيم به سيم اتصال به زمين متصل كنيم،يك سيستم ارتينگ ايجاد كرده ايم.
هدف از ايجاد اين سيستم اين است كه اگر هريك از سيم هاي فاز و يا سيم نول به هر طريقي به بدنه دستگاه اتصال يابد و مدار الكتريكي مورد نظر دچار نشتي جريان شود؛اين نشتي جريان توسط سيم ارت به زمين منتقل شده و از برق گرفتگي و يا در مواردي اتصالي دستگاه جلوگيري مي شود.
در مواردي به اشتباه بدنه مصرف كننده هاي خانگي را به لوله هاي آهني آب و يا گاز و يا حتي به اسكلت ساختمان اتصال مي دهند كه اين كار بسيارخطرناكي است كه منجر به برق گرفتگي هاي كشنده ميشود.
درهنگام اتصال كامل سيم هاي فاز به سيم ارت فيوز مربوط به آن فاز عمل كرده و جريان را قطع مي كند ودر هنگام اتصال كامل سيم نول به سيم ارت اگر مدار ارتينگداراي فيوز محافظ جان (FI  )باشد،اين فيوز از 30 ميلي آمپر نشتي جريان به بالا را قطع مي كند وباعث قطع كامل جريان فاز و نول ميشود.
لازم به ذكر است كه سيم ارت و سيم نول به ظاهر از نظراينكه بي برق هستند بسياربه يكديگر شبيه هستندولي در عمل دوسيم مستقل از هم وعملكردي متفاوت از يكديگر دارند؛و هيچگاه نمي توان از يكي بجاي ديگري استفاده كرد.
آنچه در مورد چاه ارت مهم است مقدار رطوبت است. بنابر این هرچه مقدار رطوبت بیشتر باشد چاه مقاومت کمتری داشته و بهتر جواب میدهد. البته هر چه خاک فشرده تر باشد باز هم جواب بهتر است.

کاربردها ومزایای کلی ارت تستر و ارت سنج:

1.مخابرات
2.نیروگاهای برق
3.کارخانه ها وتسهیلات
4.سیستم های تلفن همراه
5.مخازن گاز
6.ساختمان های بلند
7.استودیوهای ضبط صدا
8.اتاق های کنترل وسرورها
9.بانک ها وموسسات داده پردازی
10.پالایشگاهها وپتروشیمی ها



ارت تستر کلمپی مقاومت زمین را بدون احتیاج به تماس با زمین و الکترود اضافی اندازه گیری می کند. محدوده اندازه گیری مقاومت توسط تستر زمین ، اهم 1500~0.025 و قابلیت رنج اتوماتیک می باشد. ارت تستر کلمپی رای اندازه گیری مقاومت چاههای ارت که به صورت Loop می باشند (حداقل 3 چاه)  مناسب است.

از مهمترین کاربردهای دستگاه تستر زمین کلمپی (ارت سنج کلمپی) عبارتند از :
 • مخابرات
 • سیستم کابل تلویزیون
 • کارخانه برق الکتریکی
 • سیستم گوشی های سلولی
 • مخازن گاز

مزایا ارت تستر کلمپی:

*    عدم نیاز به قطع کابل یا الکترود زمین

*     کاربری آسان تنها با یک کلمپ ( عدم نیاز به وسائل جانبی اضافی )

*     مناسب برای زمین های بتنی که امکان کوبیدن میخ وجود ندارد

*     پرتابل، سبک و کاربر پسند (کاهش زمان تست)

*     امنیت بالا

*     اندازه گیری جریان همانند آمپر متر کلمپی



معایب تستر زمین انبری :

*     عدم کاربرد در سیستم های تک ارتی

*     لروم وجود لوپ مقاومتی
