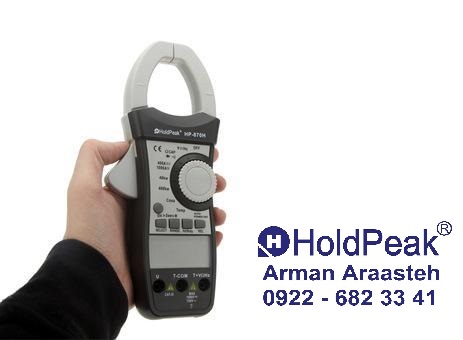

کلمپ متر توان AC و DC تکفاز - مدل HP-870H
کلمپمتر توان AC و DC تکفاز - مدل HP-870H
این کلمپ متر AC و DC ،در کاربردهای سنجش توان مصرفی و تولیدی در هردو کاربردAC تکفاز وDC کاربرد دارد. این دستگاه قادر است علاوه بر سنجش پارامترهای معمول، ضریب توان، توان اکتیو و توانDC را نیز محاسبه کند. همچنین، صفحه نمایش دوم در کف به کارایی دستگاه می افزاید. از دیگر قابلیتهای این کلمپ، تست ضریب توان (کسینوس فی) بارها در کاربردهای برآورد بانک خازنی و برآورد توان مصرفی و یا تولیدی در کاربردهای DC است.
امکانات سخت افزاری: صفحه نمایش دوم در کف-نور پس زمینه
امکانات نرم افزاری: اتورنج-اتوپاورآف- ارقام قابل نمایش39999- نگهدارنده مقدار
کلمپ متر توان AC, DC تکفاز هولد پیک 870H یک مولتی متر انبری است که به عنوان آمپر متر، ولت متر دیجیتال، اهم متر و در بعضی مدل ها وات متر ،کسینوس فی متر و تستر نشتی جریان کاربرد دارد.کلمپ متر یا آمپر متر کلمپی ابزار اندازه گیری مفیدی است که امکان اندازه گیری جریان الکتریکی ( آمپر ) را سهولت می بخشد.کافیست قسمت چنگکی تجیهز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به اتصال پراب و قرار دادن به صورت سری کلمپ مقدار جریان را اندازه گیری کنید .در حقیقت تئوری اندازه گیری این وسیله بر مبنای خواص قانون فیزیکی است که ثابت میکند اطراف سیم حامل جریان میدان مغناطیسی وجود دارد که متناسب است با مقدار جریان یا آمپر سیم.
همچنین می توانید از پایین کاتالوگ های این کالا را دانلود نمایید.
جزییات محصول
|
کلاس دقت : --- |
ولتاژ مورد نظر : --- |
شماره مدل :870H |
|
محدوده اندازه گیری : 400a-1000a AC/DC |
اندازه و ابعاد : --- |
نام تجاری :آمپر متر |
|
دمای عملکردی : تا 50 درجه سانتی گراد |
نوع نمایش : فقط دیجیتال |
ولتاژ DC:400mv-1000v |
|
ولتاژ AC : 400mv-750v |
جریان DC/AC : 400a-1000a |
ضریب توان :0.3-1.0 |
|
توان اکتیو : 20kw-400kw |
|
basic information:
These meters can easy measure one/three phase power and current. Are appropriate for power system and power supply circuit measurement and maintenance
Summary
DC Voltage 400mV～1000V
AC Voltage 400mV～750V
DC Current 400A～1000A
AC Current 400A～1000A
Resistance 400Ω～40MΩ
Capacitance 40nF～200μF
Temperature -20℃～1000℃
Frequency 5.12Hz～100kHz
Duty Cycle 0.1%～99.9%
Express function
Display 3999
Range Select Auto
Active Power 20kW～400kW
Power Factor 0.3～1.0
Diode Test √
Continuity Buzzer √
Data Hold √
Back Light √
Dual Display √
Jaw Caliber 45mm
Parameter
|
Function |
Range |
Accuracy |
Resolution |
Remarks |
|||
|
DCV |
400mV |
1.0% of rdg |
0.1mV |
Overload protection: 1000V DC/750Vrms AC Impedance: 10MΩ，More than 100MΩ on 400mV scale |
|||
|
4V |
1mV |
||||||
|
40V |
10mV |
||||||
|
400V |
100mV |
||||||
|
1000V |
1.5% of rdg |
1V |
|||||
|
ACV |
Range |
Accuracy |
Resolution |
Frequency |
Average sensing, calibrated to rms of sine wave Overload protection: 1000V DC/750Vrms AC Impedance: 10MΩ |
||
|
400mV |
3.0% of rdg |
0.1mV |
50～100Hz |
||||
|
4V |
1.5% of rdg |
1mV |
50～400Hz |
||||
|
40V |
10mV |
||||||
|
400V |
100mV |
||||||
|
750V |
2.5% of rdg |
1V |
50～100Hz |
||||
|
DCA |
Range |
Accuracy |
Resolution |
Frequency |
Overload protection: 1000Arms within 60 seconds |
||
|
200A |
3.0% of rdg |
0.1A |
- |
||||
|
1000A |
3.5% of rdg |
1A |
|||||
|
ACA |
Range |
Accuracy |
Resolution |
Frequency |
Average sensing, calibrated to rms of sine wave Overload protection: 1000Arms within 60 seconds |
||
|
400A |
3.0% of rdg |
0.1A |
50～60Hz |
||||
|
1000A |
3.5% of rdg |
1A |
|||||
|
Resistance |
Range |
Accuracy |
Resolution |
Overload protection: 250V DC/250Vrms AC |
|||
|
400Ω |
1.8% of rdg |
0.1Ω |
|||||
|
4kΩ |
1.2% of rdg |
1Ω |
|||||
|
40kΩ |
10Ω |
||||||
|
400kΩ |
100Ω |
||||||
|
4MΩ |
1kΩ |
||||||
|
40MΩ |
2.5% of rdg |
10kΩ |
|||||
|
Cpacitance |
Range |
Accuracy |
Resolution |
Overload protection: 250V DC/250Vrms AC |
|||
|
40nF |
3.5% of rdg |
10PF |
|||||
|
400nF |
2.5% of rdg |
100PF |
|||||
|
4μF |
1nF |
||||||
|
40μF |
10nF |
||||||
|
100μF |
5.0% of rdg |
100nF |
|||||
|
Frequency |
Range |
Accuracy |
Resolution |
Sensitivity |
Overload protection: 250V DC/250Vrms AC |
||
|
5.12Hz |
0.5% of rdg |
0.01Hz |
Range of input voltage:0.1V~750V AC |
||||
|
51.2Hz |
0.1Hz |
||||||
|
512Hz |
1Hz |
||||||
|
5.12kHz |
10Hz |
Range of input voltage:6V~750V AC |
|||||
|
51.2kHz |
100Hz |
||||||
|
100kHz |
1kHz |
||||||
|
Watt and Cosα test |
Range |
Accuracy |
Resolution |
Min.:DCV85V/ACV85V Max .:DCV600V/ACV600V. Min.:DCA10A/ACA10A Max .:DCA1000A/ACA1000A If meter display negative ,reversed the clamp or test lead. |
|||
|
40kW |
3.5% of rdg |
0.01kW |
|||||
|
400kW |
4.0% of rdg |
0.1kW |
|||||
|
Cosα |
0.3-1 |
0.01 |
|||||
|
Temperature(NiCr-NiSi sensor) |
Range |
Accuracy |
Resolution |
Overload protection: 36V DC/36Vrms AC |
|||
|
℃ |
-20～150℃ |
3℃+2 |
＜400℃ |
1℃ |
|||
|
150～300℃ |
3.0% of rdg |
≥400℃ |
1℃ |
||||
|
300～1000℃ |
3.5% of rdg |
≥400℃ |
1℃ |
||||
|
Diode and Audible continuity test |
Range |
Description |
Test condition |
Overload protection: 250V DC/250Vrms AC |
|||
|
Display read approx. Forward voltage of diode. |
Forward DC current approx. 0.4mA Reversed DC voltage approx. 1.5V |
||||||
|
Built-in buzzer sounds if resistance is less than 60Ω approx. |
Open circuit voltage approx. 0.5V |
||||||
Size
Battery Type 9V(6F22)x1
Dimension 225x97x40mm
Weight 450g
Ctn Size 530x310x400mm
Q'TY / Ctn 30
GW/NW 17/16Kg

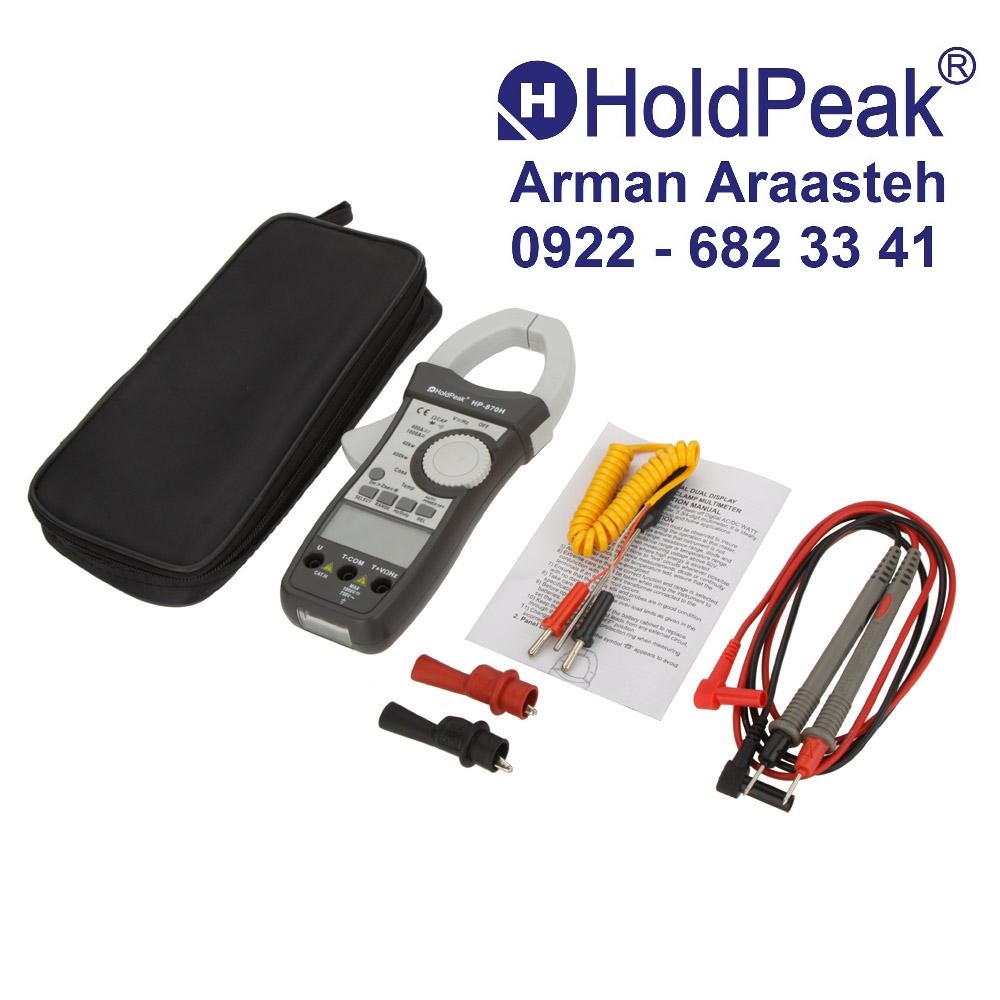

Accessories
English Manual x 1
9V(6F22) Battery x 1
Test lead x 1
Thermo Probe x 1
دانلود کاتالوگ انگلیسی کلمپمتر توان ACوDC تکفاز - مدل HP-870H Power Clamp Meter (حجم 317 کیلوبایت)
